АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ УРОВНЕМ ФАР, диагностический DTC: B2415

Код DTC Наименование DTC
B2415 Неисправность датчика скорости автомобиля

ОПИСАНИЕ

ЭБУ левой фары № 1 получает сигналы скорости от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) по шине CAN и управляет светом фар.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Примечание

B2415

Неисправность датчика скорости автомобиля

  • Условие обнаружения:

  • Зажигание включено (IG)

  • Состояние неисправности:

  • От блока управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) постоянно поступают недопустимые сигналы датчиков частоты вращения колес).

  • Длительность неисправности:

  • 10 с или более

Система курсовой устойчивости

-

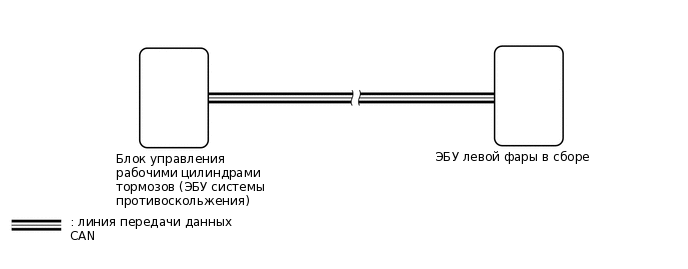

СХЕМА СОЕДИНЕНИЙ

E346695E11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Прежде чем приступать к диагностике для данного DTC, проверьте работу системы передачи данных в соответствии с указаниями раздела "Порядок поиска неисправностей", чтобы подтвердить работоспособность шины CAN.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      1. Для моделей с трехлучевыми фарами:

        Body Electrical > AFS > Clear DTCs

      2. Для моделей с однолучевыми фарами:

        Body Electrical > HL AutoLeveling > Clear DTCs

    2. Включите зажигание (IG) и подождите не менее 10 с.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      1. Для моделей с трехлучевыми фарами:

        Body Electrical > AFS > Trouble Codes

      2. Для моделей с однолучевыми фарами:

        Body Electrical > HL AutoLeveling > Trouble Codes

        OK

        DTC B2415 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ"

    Нажмите здесьClick here
