ЗАДНИЙ ФОНАРЬ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылке

  5. СНИМИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылке

  6. СНИМИТЕ ОБЛИЦОВОЧНУЮ ОПОРУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным электроприводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ РУЧКУ-СКОБУ ДВЕРИ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылке

  8. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылке

  9. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылке

  10. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  11. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  12. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ

    Note:

    Если левый задний фонарь в сборе снимался, замените прокладку заднего фонаря новой.

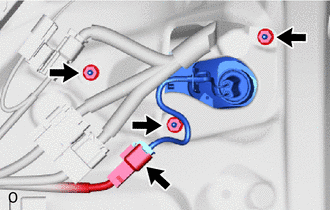

    1. E298484

      Отсоедините разъем.

    2. Отверните 3 гайки.

    3. E298485

      Выверните болт.

    4. Освободите штифт и фиксатор и снимите левый задний фонарь в сборе.
