IMMOBILISER SYSTEM PARTS LOCATION

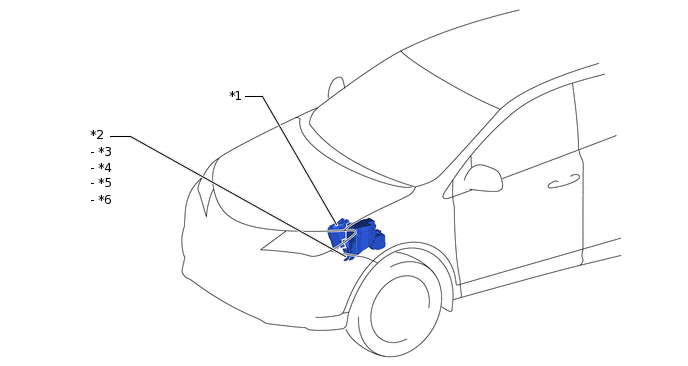

ILLUSTRATION
*1 |
HYBRID VEHICLE CONTROL ECU |
*2 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*3 |
ECU-B NO.1 FUSE |
*4 |
AM2 FUSE |
*5 |
STRG LOCK FUSE |
*6 |
ECU-B NO.2 FUSE |

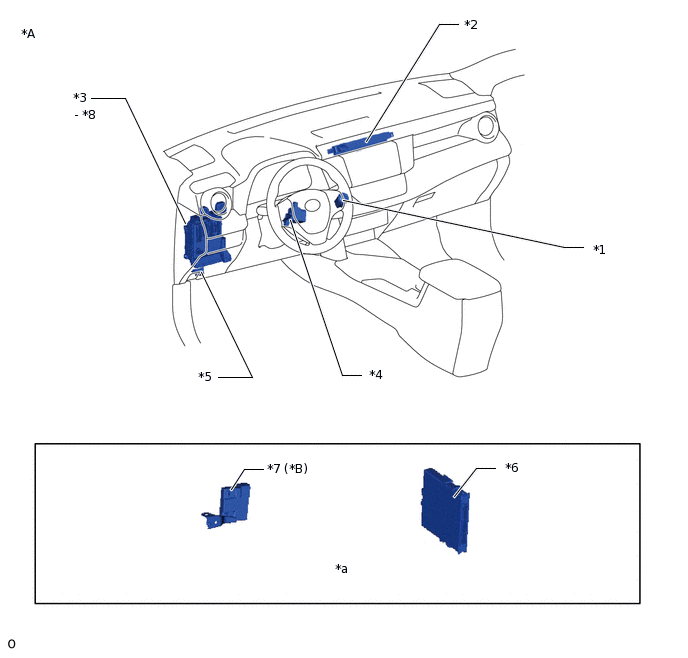

ILLUSTRATION
*A |
for LHD |
*B |
w/ ID code box (Immobiliser Code ECU) |
*1 |
POWER SWITCH |
*2 |
SECURITY INDICATOR LIGHT (TELLTALE LIGHT ASSEMBLY) |
*3 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*4 |
STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY) |
*5 |
DLC3 |
*6 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*7 |
ID CODE BOX (IMMOBILISER CODE ECU) |
*8 |
IGN FUSE |
*a |
Refer to Service Bulletin for the installation position of the part. |
- |
- |

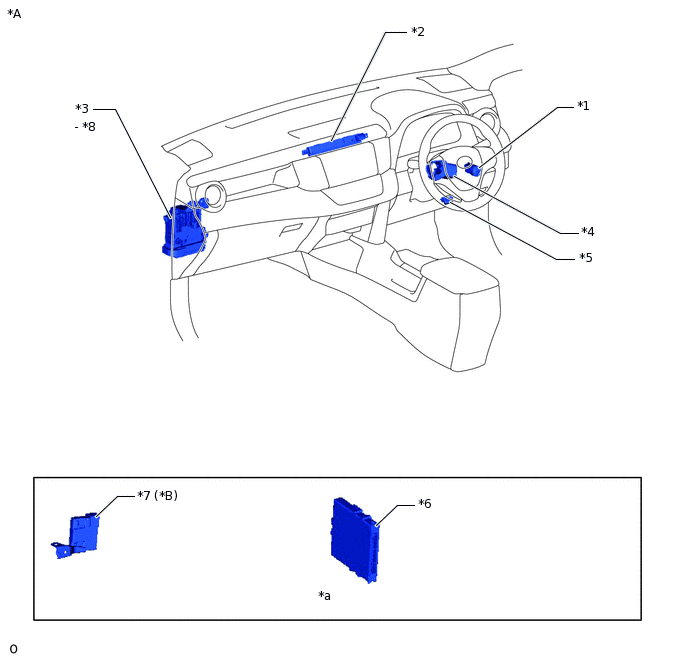

ILLUSTRATION
*A |
for RHD |
*B |
w/ ID code box (Immobiliser Code ECU) |
*1 |
POWER SWITCH |
*2 |
SECURITY INDICATOR LIGHT (TELLTALE LIGHT ASSEMBLY) |
*3 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*4 |
STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY) |
*5 |
DLC3 |
*6 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*7 |
ID CODE BOX (IMMOBILISER CODE ECU) |
*8 |
IGN FUSE |
*a |
Refer to Service Bulletin for the installation position of the part. |
- |
- |
