СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Неисправен спидометр

Код DTC Наименование DTC
Неисправен спидометр

ОПИСАНИЕ

Щиток приборов управляет спидометром в соответствии с сигналами скорости автомобиля, поступающими от ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов) по шине CAN.

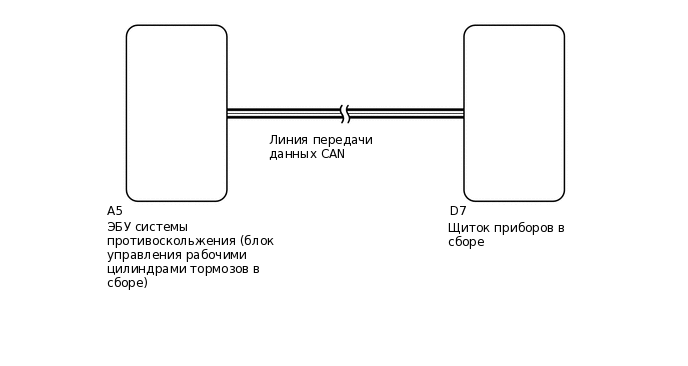

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E220689E12

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ)

    1. Проверьте, выводятся ли коды DTC системы измерительных приборов и индикаторов (см.стр.Click here).

      OK

      DTC не выводятся.

    СМ. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

    (см.Click hereстр.)

  2. ПРОВЕРЬТЕ DTC (СИСТЕМЫ КУРСОВОЙ УСТОЙЧИВОСТИ)

    1. Проверьте, выводятся ли коды DTC системы курсовой устойчивости (см. стр.Click here).

      OK

      DTC не выводятся.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ"

    (см.Click hereстр.)

  3. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (SPEED METER OPERATION)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Active Test.

    5. В соответствии с указаниями на дисплее выполните диагностику в режиме ACTIVE TEST.

      Table 1. Щиток приборов

      Информация на дисплее прибора

      Испытываемое устройство

      Диапазон регулирования

      Замечание по диагностике

      Speed Meter Operation

      Спидометр

      0, 40, 80, 120, 160, 200, 240 км/час

      -

      OK

      Скорость автомобиля, отображаемая на диагностическом приборе, почти совпадает с показаниями спидометра.

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

    (см.Click hereстр.)

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    (см.Click hereстр.)
