НАРУЖНЫЙ МОЛДИНГ ЗАДНЕЙ ДВЕРИ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ НАРУЖНОГО МОЛДИНГА

   1. Установите фиксатор наружного молдинга и закрепите его захватом.

   2. Установите фиксатор.

2. УСТАНОВИТЕ ЛЕВЫЙ ВЕРХНИЙ ЗАДНИЙ НАРУЖНЫЙ МОЛДИНГ ЗАДНЕЙ ДВЕРИ

   Tip:

   Перед установкой верхнего заднего наружного молдинга левой задней двери разогрейте панель задней двери и нижний наружный молдинг левой задней двери с помощью нагревательной лампы.

   Стандартн.

   Параметр	Температура
   Панель задней двери	40 - 60°C (104 - 140°F)
   Верхний задний наружный молдинг левой задней двери	20 - 30°C (68 - 86°F)

   Note:

   Не допускайте чрезмерного нагрева панели задней двери и верхнего заднего наружного молдинга левой задней двери.

   1. Очистите поверхность панели передней двери.

      1. Разогрейте поверхность панели задней двери с помощью нагревательной лампы.

      2. Снимите двухстороннюю клейкую ленту с поверхности панели задней двери.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. Установите верхний задний наружный молдинг левой задней двери.

      1. Разогрейте верхний задний наружный молдинг левой задней двери и поверхность панели задней двери с помощью нагревательной лампы.

      2. Снимите отслаивающуюся бумагу с поверхности задней верхней накладки наружного молдинга задней двери.

         Tip:

         После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

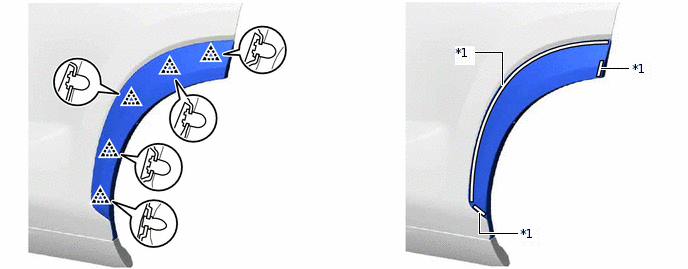

      3. Установите верхний задний наружный молдинг левой задней двери, закрепив его 5 фиксаторами и двухсторонней клейкой лентой.

         Tip:

         Плотно прижимайте верхний задний наружный молдинг левой задней двери при его установке.



         *1

         Двусторонняя клейкая лента

         -

         -

   3. Установите фиксатор.

   4. Заверните болт.

3. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ № 2

   1. Очистите поверхность панели передней двери.

      1. Снимите двухстороннюю клейкую ленту с поверхности панели задней двери.

      2. Удалите остатки клейкой ленты чистящим средством.

   2. Установите новый уплотнитель левой задней двери № 2.

      1. Снимите отслаивающуюся бумагу с поверхности уплотнителя левой задней двери № 2.

         Tip:

         После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

      2. Установите уплотнитель левой задней двери № 2, закрепив его 6 фиксаторами и двухсторонней клейкой лентой.

         Tip:

         Крепко прижмите уплотнитель левой задней двери № 2, чтобы закрепить его.

4. УСТАНОВИТЕ НИЖНИЙ НАРУЖНЫЙ МОЛДИНГ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

   Tip:

   Перед установкой нижнего наружного молдинга левой задней двери в сборе разогрейте панель задней двери и нижний наружный молдинг левой задней двери с помощью нагревательной лампы.

   Стандартн.

   Параметр	Температура
   Панель задней двери	40 - 60°C (104 - 140°F)
   Нижний наружный молдинг левой задней двери в сборе	20 - 30°C (68 - 86°F)

   Note:

   Не допускайте чрезмерного нагрева панели задней двери и нижнего наружного молдинга левой задней двери в сборе.

   1. Очистите поверхность кузова автомобиля.

      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Снимите двухстороннюю клейкую ленту с поверхности кузова автомобиля.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. Установите нижний наружный молдинг левой задней двери в сборе.

      1. С помощью нагревательной лампы разогрейте нижний наружный молдинг левой задней двери в сборе и поверхность кузова автомобиля.

      2. Снимите отслаивающуюся бумагу с поверхности накладки верхнего наружного молдинга задней двери.

         Tip:

         После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

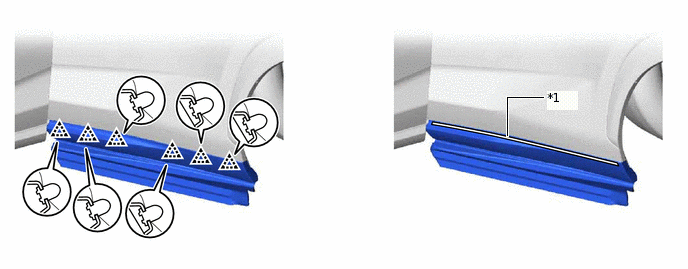

      3. Закрепите 6 фиксаторов и двухстороннюю клейкую ленту, чтобы установить нижний наружный молдинг левой задней двери в сборе.

         Tip:

         Для установки нижнего наружного молдинга левой задней двери с усилием надавите на него.



         *1

         Двухсторонняя клейкая лента

         -

         -

      4. Введите в зацепление 5 захватов.
