ВЫПУСКНОЙ КОЛЛЕКТОР УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2

    1. Установите № Теплозащитный экран выпускного коллектора № 2 на выпускной коллектор (TWC: Передний каталитический нейтрализатор) и закрепите 6 болтами.

      11 Н*м

      112 кгс*см

      8 фунт-сила-футов

  2. УСТАНОВИТЕ ВЫПУСКНОЙ КОЛЛЕКТОР (трехкомпонентный каталитический нейтрализатор: передний каталитический нейтрализатор)

    1. Установите новую прокладку между выпускным коллектором и головкой блока цилиндров.

    2. Временно закрепите выпускной коллектор (TWC: № передний каталитический нейтрализатор) Передний теплозащитный экран пола № 1 и верхняя № 1 теплозащитный экран выпускного коллектора.

      Tip:

      На этом этапе не устанавливайте детали с болтами и гайками.

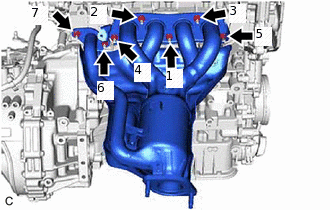

    3. A402260N01

      С помощью удлиненной торцевой головки на 12 мм временно закрепите выпускной коллектор (TWC: Передний каталитический нейтрализатор) на головке блока цилиндров в сборе и закрепите 7 новыми гайками.

    4. С помощью удлиненной торцевой головки 12 мм затяните 7 гайками в последовательности, показанной на рисунке.

      26 Н*м

      265 кгс*см

      19 фунт-сила-футов

  3. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА

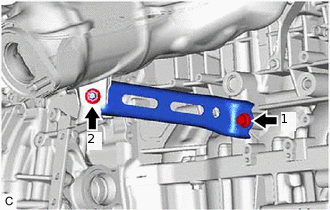

    1. A401948N01

      Временно установите опору коллектора на выпускной коллектор (TWC: Передний каталитический нейтрализатор) и блок цилиндров в сборе и закрепите болтом и гайкой.

    2. Затягивайте болт и гайку в порядке, показанном на рисунке.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

  4. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1

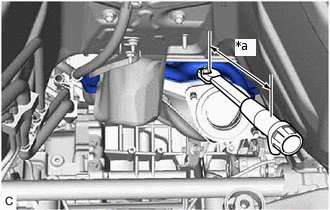

    1. A402264C01

      *a

      Длина плеча динамометрического ключа

      С помощью разрезной головки (10 мм) установите трубку № Теплозащитный экран выпускного коллектора № 1 на выпускной коллектор (TWC: Передний каталитический нейтрализатор) и закрепите 5 болтами.

      Номинальный момент затяжки

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьClick hereClick here

      • При использовании разрезной головки на 10 мм (длина рычага 22 мм (0,866 дюйма)) + динамометрический ключ (длина рычага 162 мм (6,38 дюйма)): 8,8 Н*м (90 кгс*см, 78 фунт-сила-дюймов)

  5. УСТАНОВИТЕ ОСНОВАНИЕ. ВЕРХНИЙ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1

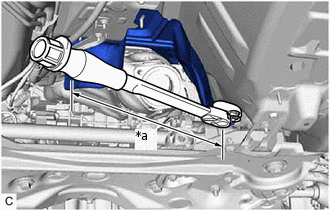

    1. A402263C01

      *a

      Длина плеча динамометрического ключа

      С помощью разрезной головки (10 мм) установите трубку № Верхний передний теплозащитный экран пола № 1 на кузов автомобиля и закрепите 2 гайками.

      Номинальный момент затяжки

      4,9 Н*м

      50 кгс*см

      43 фунт-сила-дюйма

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьClick hereClick here

      • При использовании разрезной головки на 10 мм (длина рычага 22 мм (0,866 дюйма)) + динамометрический ключ (длина рычага 162 мм (6,38 дюйма)): 4,3 Н*м (44 кгс*см, 38 фунт-сила-дюймов)

  6. УСТАНОВИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

    1. Установите кронштейн зажима жгута проводов и закрепите его болтом.

      13 Н*м

      133 кгс*см

      10 фунт-сила-футов

  7. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (датчик 1)

    Нажмите здесьClick here

  8. УСТАНОВИТЕ ВЕРХНЮЮ ЦЕНТРАЛЬНУЮ СКОБУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ (для моделей с левосторонним управлением)

    Нажмите здесьClick hereClick here

  9. УСТАНОВИТЕ ВЕРХНЮЮ ЦЕНТРАЛЬНУЮ СКОБУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ (для моделей с правосторонним управлением)

    Нажмите здесьClick here

  10. УСТАНОВИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ

    Нажмите здесьClick here

  11. УСТАНОВИТЕ ПЕРЕДНИЙ НИЖНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1

    Нажмите здесьClick here

  12. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)

    1. Установите 2 новые прокладки на приемную трубу в сборе (TWC: задний каталитический нейтрализатор).

    2. Подсоедините приемную трубу в сборе (TWC: задний каталитический нейтрализатор) к 2 опорам выпускной трубы.

    3. Установите приемную трубу в сборе (трехкомпонентный каталитический нейтрализатор: Задний каталитические нейтрализаторы) на выпускной коллектор (TWC: Передний каталитический нейтрализатор) и центральную выпускную трубу в сборе и закрепите 2 новыми болтами и 2 новыми гайками.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

    4. Подсоедините датчик состава топливовоздушной смеси (датчик 2) разъема.

    5. Сцепите зажим жгута проводов.

  13. УСТАНОВИТЕ ПОДКОС СРЕДНЕЙ ПОПЕРЕЧИНЫ ПОЛА

    Нажмите здесьClick here

  14. УСТАНОВИТЕ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА

    Нажмите здесьClick here

  15. УСТАНОВИТЕ ЛЕВУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

    Нажмите здесьClick here

  16. УСТАНОВИТЕ ПРАВУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

    Нажмите здесьClick here

  17. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

    Нажмите здесьClick here

  18. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2 В СБОРЕ

    Нажмите здесьClick here

  19. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Нажмите здесьClick here

  20. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here

  21. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here
