ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

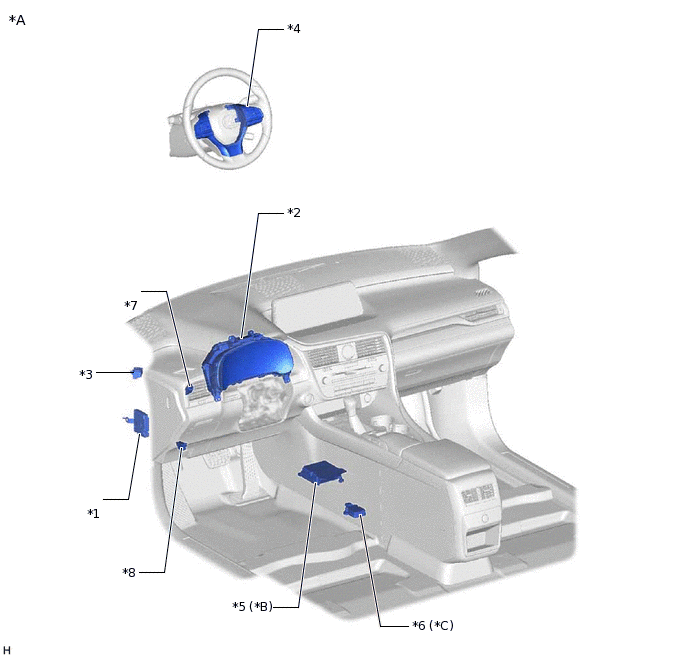

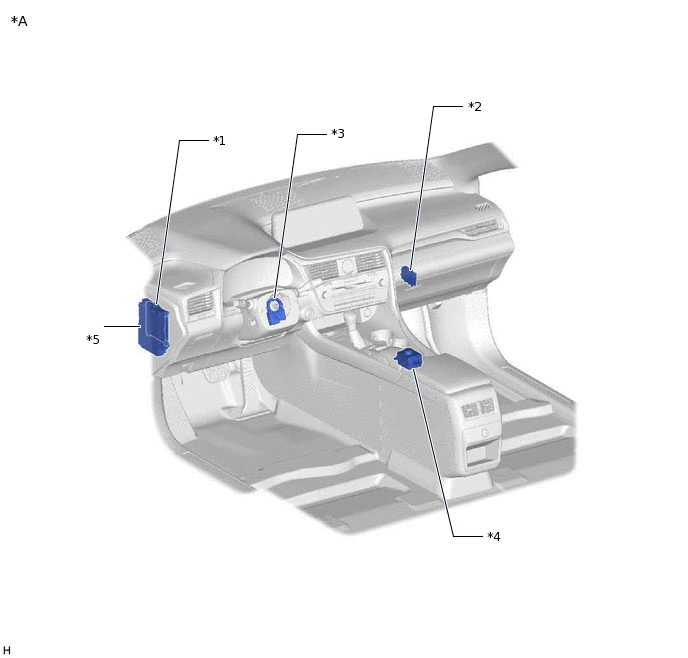

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с приводом на одну ось |
*B |
Для моделей с постоянным полным приводом |
*1 |
ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*2 |
ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*3 |
ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*4 |
ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*5 |
СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ - ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*6 |
СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ - ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
ИЛЛЮСТРАЦИЯ
*A |
для моделей с 2GR-FKS |
*B |
Для моделей с 8AR-FTS |
*1 |
ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ |
*2 |
ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ |
*3 |
БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*4 |
ECM |
*5 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей без VDIM |
*C |
для моделей с VDIM |
- |
- |
*1 |
ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ - МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ - КОНТРОЛЬНАЯ ЛАМПА PCS |
*3 |
ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ |
*4 |
ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*5 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - ДАТЧИК РЫСКАНЬЯ - ДАТЧИК УСКОРЕНИЯ |
*6 |
ДАТЧИК РЫСКАНЬЯ В СБОРЕ - ДАТЧИК РЫСКАНЬЯ - ДАТЧИК УСКОРЕНИЯ |
*7 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*8 |
DLC3 |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*2 |
ЭБУ СЕТЕВОГО ШЛЮЗА |
*3 |
ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*4 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ VSC OFF |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 |
- |
- |

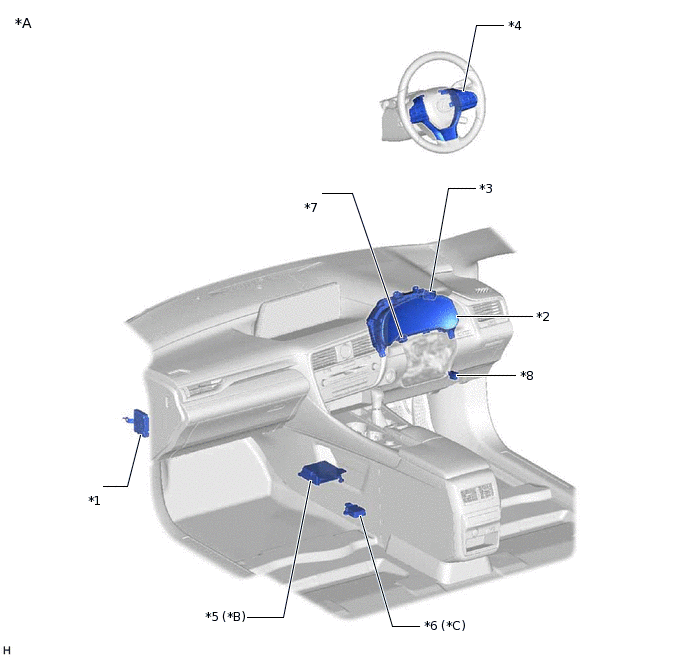

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей без VDIM |
*C |
для моделей с VDIM |
- |
- |
*1 |
ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ - МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ - КОНТРОЛЬНАЯ ЛАМПА PCS |
*3 |
ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ |
*4 |
ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*5 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - ДАТЧИК РЫСКАНЬЯ - ДАТЧИК УСКОРЕНИЯ |
*6 |
ДАТЧИК РЫСКАНЬЯ В СБОРЕ - ДАТЧИК РЫСКАНЬЯ - ДАТЧИК УСКОРЕНИЯ |
*7 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*8 |
DLC3 |

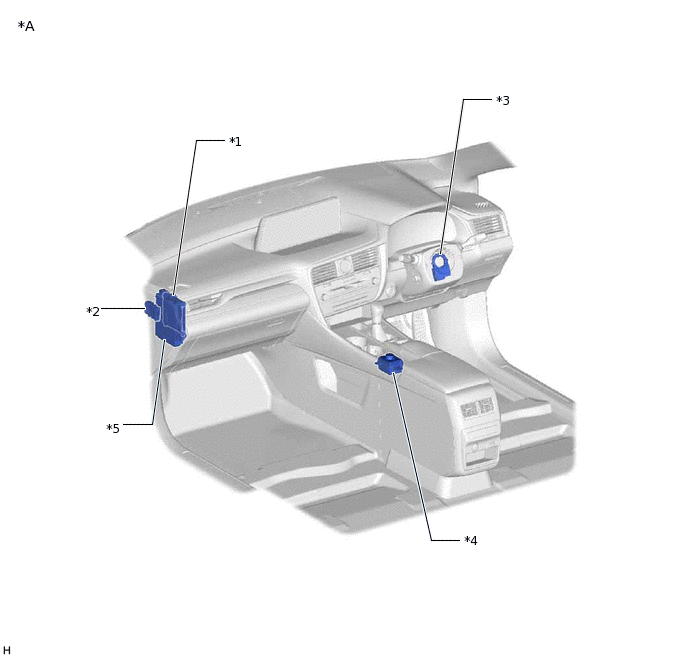

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*2 |
ЭБУ СЕТЕВОГО ШЛЮЗА |
*3 |
ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*4 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ VSC OFF |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 |
- |
- |
