ФАРТУК ПЕРЕДНЕГО КРЫЛА ЗАМЕНА УЗЛОВ

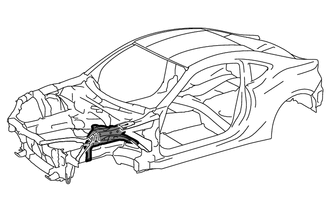

  • K105344

    Со снятыми кронштейном опоры переднего крыла и нижним угловым соединением передней стойки кузова.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108826

    Обрезка шлифовальной машиной и т.п.

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой
    K108830

    Угловой сварной шов
K139718

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (см. схему измерений кузова).

  4. Проверьте, чтобы установка была выполнена правильно в соответствии со схемой измерений кузова, поскольку эта деталь влияет на регулировку передних колес.

  5. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  6. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

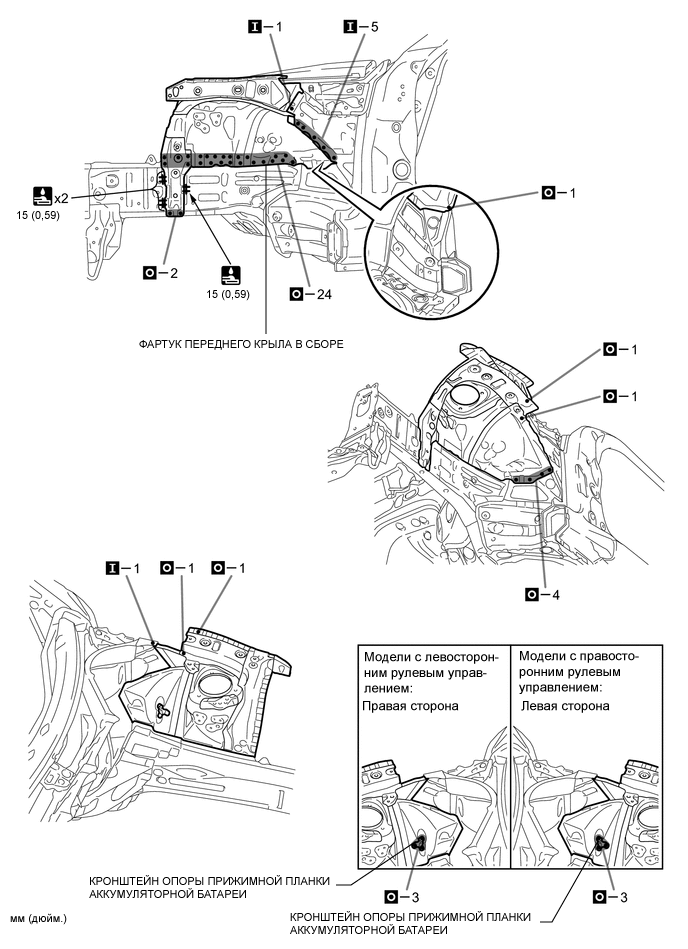

K139719E01
