ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей с приводом на одну ось) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ СТУПИЦУ И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. ПРОВЕРЬТЕ ЛЮФТ ПОДШИПНИКА СТУПИЦЫ ЗАДНЕГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке

  3. ПРОВЕРЬТЕ БИЕНИЕ СТУПИЦЫ ЗАДНЕГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ЛЕВУЮ ТОРМОЗНУЮ СКОБУ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ПРОВОД ЛЕВОГО ЗАДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (для моделей с системой AVS)

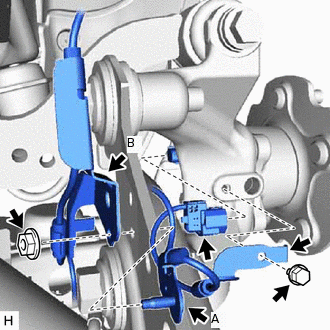

    1. C306013N01

      Подсоедините разъем к датчику системы противоскольжения.

    2. Закрепите зажим датчика болтом.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

    3. Установите зажим датчика A вместе с зажимом датчика B и закрепите их гайкой.

      5,0 Н*м

      51 кгс*см

      44 фунт-сила-дюйма

      Note:

      Не допускайте перекручивания жгута проводов при установке зажима датчика.

    4. C306012N01

      Установите зажим датчика A вместе с зажимом датчика B и закрепите их гайкой.

      5,0 Н*м

      51 кгс*см

      44 фунт-сила-дюйма

      Note:

      Не допускайте перекручивания жгута проводов при установке зажима датчика.

    5. Установите зажим датчика C и закрепите его гайкой.

      5,0 Н*м

      51 кгс*см

      44 фунт-сила-дюйма

      Note:

      Не допускайте перекручивания жгута проводов при установке зажима датчика.

    6. Подсоединить разъем.

    7. Закрепите зажим датчика на боковом защитном брусе с помощью болта.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

    8. C279263C04

      *1

      Уплотнительная шайба

      *2

      Разъем

      *3

      Ленточный хомут уплотнительной шайбы

      *a

      Внутри автомобиля

      Вставьте разъем и уплотнительную шайбу в автомобиль через отверстие канала в арке колеса.

      Note:

      Убедитесь, что ленточный хомут уплотнительной шайбы остался снаружи автомобиля.

    9. Удерживая уплотнительную шайбу, вытяните ее в направлении наружной стороны автомобиля. Затем закрепите уплотнительную шайбу на месте таким образом, чтобы она не наклонялась.

      C307603C01

      *a

      Снаружи автомобиля

      *b

      30°
      Note:

      • При вытаскивании уплотнительной шайбы не тяните за жгут датчика.

      • Закрепите уплотнительную шайбу на месте в пределах диапазона, указанного на рисунке.

    10. Подсоедините 2 разъема.

  7. УСТАНОВИТЕ ПРОВОД ЛЕВОГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (для моделей без системы AVS)

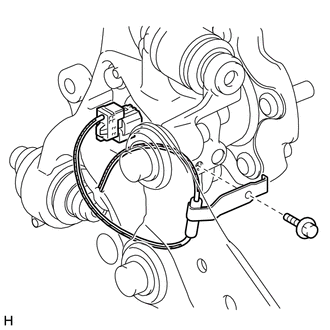

    1. C359136

      Подсоедините разъем к датчику системы противоскольжения.

    2. Закрепите зажим датчика болтом.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

      Note:

      Не допускайте перекручивания жгута проводов при установке зажима датчика.

    3. C306006

      Закрепите 2 зажима датчиков 2 гайками на верхнем рычаге.

      5,0 Н*м

      51 кгс*см

      44 фунт-сила-дюйма

      Note:

      Не допускайте перекручивания жгута проводов при установке зажима датчика.

    4. Закрепите зажим датчика на боковом защитном брусе с помощью болта.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

      Note:

      Не допускайте перекручивания жгута проводов при установке зажима датчика.

    5. C279263C04

      *1

      Уплотнительная шайба

      *2

      Разъем

      *3

      Ленточный хомут уплотнительной шайбы

      *a

      Внутри автомобиля

      Вставьте разъем и уплотнительную шайбу в автомобиль через отверстие канала в арке колеса.

      Note:

      Убедитесь, что ленточный хомут уплотнительной шайбы остался снаружи автомобиля.

    6. Удерживая уплотнительную шайбу, вытяните ее в направлении наружной стороны автомобиля. Затем закрепите уплотнительную шайбу на месте таким образом, чтобы она не наклонялась.

      C307603C01

      *a

      Снаружи автомобиля

      *b

      30°
      Note:

      • При вытаскивании уплотнительной шайбы не тяните за жгут датчика.

      • Закрепите уплотнительную шайбу на месте в пределах диапазона, указанного на рисунке.

    7. Подсоедините разъем.

  8. УСТАНОВИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 2

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  9. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке

  10. ПРОВЕРЬТЕ СИГНАЛ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке
