АККУМУЛЯТОРНАЯ БАТАРЕЯ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ БАТАРЕЮ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ

   CAUTION:

   • Не используйте упавшие или поврежденные детали.

   • Прикасаясь к деталям, упавшим с высоты 1 м и более, надевайте перчатки.

   • Возможны внутренние короткие замыкания, и вследствие удара при падении температура может возрасти до 100°C и более.

   • При возникновении внутреннего короткого замыкания может выходить газ. Поэтому даже при слабом нагреве держитесь на расстоянии не менее 3 м от автомобиля и подождите не менее 1 минуты.

   1. для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK

      1. Подсоедините разъем и временно замените батарею системы подачи сигнала бедствия.

   2. для моделей с приемопередатчиком системы обработки и передачи информации без поддержки G-BOOK

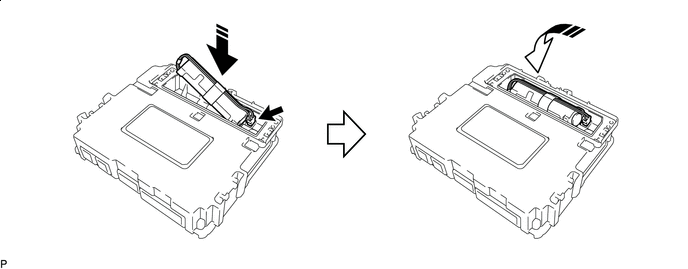

      1. Подсоедините разъем и установите аккумуляторную батарею мобильного телефона, как показано на рисунке.



         Направление установки (1)

         Направление установки (2)

         Note:

         Убедитесь, что разъем подсоединен надежно.

      2.

         	Направление установки (1)
         	Направление установки (2)

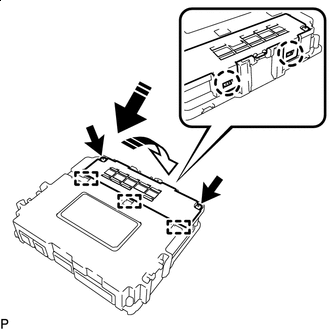

         Вставьте 3 направляющие и введите в зацепление 2 захвата, как показано на рисунке.

      3. Установите крышку батареи и закрепите ее 2 винтами.

         Note:

         Убедитесь, что крышка аккумуляторной батареи не поднимается.

2. УСТАНОВИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации без поддержки G-BOOK)

   Нажмите здесьClick hereClick here

3. УСТАНОВИТЕ КРОНШТЕЙН ТЕЛЕФОНА № 3 (для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK)

   1.

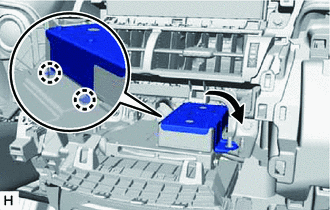

      Установите кронштейн, как показано на рисунке, закрепив его 2 захватами.

   2. Установите кронштейн телефона № 3 и закрепите его гайкой.

4. УСТАНОВИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

   Нажмите здесьClick hereClick here

5. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

   Нажмите здесьClick hereClick here

6. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

   Нажмите здесьClick hereClick here

7. УСТАНОВИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

   Нажмите здесьClick hereClick here

8. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

   Нажмите здесьClick hereClick here

9. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

   Нажмите здесьClick hereClick here

10. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьClick hereClick here

11. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick hereClick here

12. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick hereClick here

13. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ № 2

    Нажмите здесьClick hereClick here

14. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ № 1

    Нажмите здесьClick hereClick here

15. УСТАНОВИТЕ ВЕРХНЮЮ ЗАДНЮЮ ПАНЕЛЬ КОНСОЛИ

    Нажмите здесьClick hereClick here

16. УСТАНОВИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Нажмите здесьClick hereClick here

17. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick hereClick here

18. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick hereClick here

19. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick hereClick here

20. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick here

21. УСТАНОВИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick here

22. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ

    Нажмите здесьClick hereClick here

23. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick hereClick here
