ЗАДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ СНЯТИЕ С ЭКСПЛУАТАЦИИ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Перед выполнением развертывания каких-либо деталей системы SRS с целью утилизации внимательно изучите все действующие экологические нормы и правила работы с опасными материалами и обеспечьте их соблюдение. Эта операция может считаться обращением с опасными материалами.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    CAUTION:

    • При обращении с ремнем безопасности заднего сиденья № 1, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.

    • По завершении работ всегда мойте руки водой.

    • После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности заднего сиденья № 1 с катушкой и преднатяжителем в сборе воды и прочих жидкостей.

    • Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST (инструмент для развертывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.

    • Запрещается утилизировать задний ремень с катушкой и преднатяжителем № 1 в сборе, если преднатяжитель ремня не был приведен в действие.

    • Ремень безопасности заднего сиденья № 1 в сборе при срабатывании преднатяжителя издает громкий хлопок, поэтому работы следует производить на открытом воздухе, там, где это не будет причинять неудобств жителям близлежащих домов.

    • Операцию приведения в действие преднатяжителя ремня безопасности следует выполнять, находясь расстоянии не менее 10 м (32,8 фута) от автомобиля.

    Tip:

    При сдаче в лом автомобиля, оборудованного преднатяжителем ремня безопасности, или утилизации ремня безопасности заднего сиденья № 1 в сборе всегда предварительно приводите в действие преднатяжитель ремня безопасности в соответствии с изложенной ниже процедурой. При обнаружении неисправности в процессе приведения в действие преднатяжителя ремня безопасности обратитесь в ОТДЕЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ФИРМЫ-ДИСТРИБЬЮТОРА.

  2. УТИЛИЗАЦИЯ РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ (для ремня, установленного на автомобиль)

    Note:

    • При утилизации заднего ремня безопасности с катушкой и преднатяжителем № 1 в сборе никогда не приводите преднатяжитель в действие внутри автомобиля клиента.

    • При приведении в действие преднатяжителя ремня безопасности строго соблюдайте приведенный ниже порядок выполнения работ.

    1. B383955N01

      Проверьте работоспособность SST.

      09082-00700

    2. См. раздел "Меры предосторожности".

      Нажмите здесьClick hereClick hereClick here

    3. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    4. Снимите задний ремень безопасности с катушкой и преднатяжителем № 1 в сборе.

      Нажмите здесьClick hereClick here

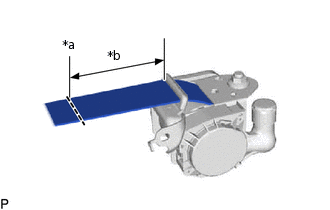

    5. B425831C02

      *a

      Разрезать

      *b

      100 мм (3,94 дюйма)

      Смотайте ремень безопасности с помощью устройства вытяжения.

    6. После достаточного сматывания ремня безопасности обрежьте его на расстоянии примерно 100 мм (3,94 дюйма) от устройства вытяжения, как показано на рисунке.

      Tip:

      Сопротивление устройства вытяжения увеличивается пропорционально длине смотанного корда ремня безопасности.

    7. B424928E01

      Подсоедините SST.

      1. После соединения следующих SST между собой подключите их к преднатяжителю ремня безопасности.

        09082-00700

        09082-00802

        09082-10801

        09082-20801

        Note:

        Во избежание повреждения жгута проводов и разъема SST не защелкивайте дополнительный замок разъема преднатяжителя.

      2. Уложите ремень безопасности заднего сиденья № 1 в сборе на землю и накройте ненужным колесом с шиной.

        Note:

        • Расположите задний ремень безопасности с катушкой и преднатяжителем № 1 в сборе, как показано на рисунке.

        • Поскольку при активации преднатяжителя ремня безопасности шина и колесо могут получить повреждения, используйте ненужную шину и колесо.

      3. Поместите SST на расстоянии не менее 10 м (32,8 футов) от колеса с шиной и зафиксируйте его.

        Note:

        Будьте осторожны, чтобы не повредить жгут проводов SST.

    8. B383100C01

      *a

      10 м (32,8 фута) или более

      Приведите в действие преднатяжитель ремня безопасности.

      1. Убедитесь, что в радиусе 10 м (32,8 футов) от колеса с шиной никого нет.

      2. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

      3. Нажмите на выключатель активации SST, чтобы привести в действие преднатяжитель ремня безопасности.

        Tip:

        Преднатяжитель ремня безопасности приводится в действие одновременно с включением светодиода SST.

        CAUTION:

        • Ремень безопасности заднего сиденья № 1 в сборе при срабатывании преднатяжителя издает громкий хлопок, поэтому работы следует производить на открытом воздухе, там, где это не будет причинять неудобств жителям близлежащих домов.

          B399565

        • При выполнении этой процедуры внутри помещения или на ухабистой дороге, где невозможно гарантировать безопасность, можно получить непредвиденные травмы. Кроме того, в случае выполнения данной процедуры вблизи жилой зоны шум, возникающий при развертывании (активировании), может причинить неудобства жителям близлежащих домов.

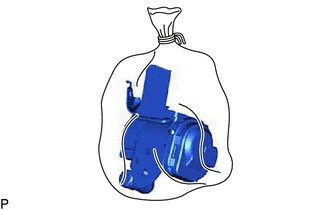

    9. B424929

      Утилизируйте задний ремень безопасности с катушкой и преднатяжителем № 1 в сборе.

      1. Снимите колесо с шиной и отсоедините SST.

      2. Уложите задний ремень с катушкой и преднатяжителем № 1 в сборе в полиэтиленовый пакет, плотно завяжите его и утилизируйте так же, как и другие обычные детали.

        CAUTION:
        • B395342

          При срабатывании преднатяжителя ремень безопасности заднего сиденья № 1 в сборе сильно нагревается, поэтому не прикасайтесь к нему как минимум в течение 30 мин после его приведения в действие.

        • B395343

          Не допускайте попадания воды и прочих жидкостей на ремень безопасности заднего сиденья № 1 в сборе после приведения в действие преднатяжителя.

        • Если на ремень безопасности заднего сиденья № 1 в сборе сразу после его срабатывания попадет вода, образовавшийся пар может вызвать ожоги.

        • B395344

          Перед обращением с ремнем безопасности заднего сиденья № 1 со сработавшим преднатяжителем всегда надевайте защитные очки и перчатки.

        • При касании ремня безопасности заднего сиденья № 1 со сработавшим преднатяжителем без перчаток можно обжечься о горячие детали, а работа с таким ремнем без защитных очков может привести к попаданию пыли в глаза.

        • После снятия быстро упакуйте ремень безопасности заднего сиденья № 1 в сборе в полиэтиленовый пакет.

        • B395345

          Запрещается утилизировать задний ремень с катушкой и преднатяжителем № 1 в сборе, если преднатяжитель ремня не был приведен в действие.

        • В случае утилизации ремня безопасности заднего сиденья № 1 в сборе, преднатяжитель которого не приводился в действие, последний может случайно сработать и, как следствие, повлечь непредвиденные травмы.

        • По завершении работ всегда мойте руки водой.
