ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

   1. Очистите блок цилиндров и головку блока цилиндров растворителем.

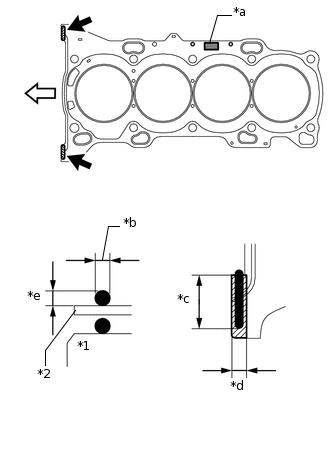

   2.

      *1	Блок цилиндров
      *2	Прокладка головки блока цилиндров
      *a	Номер партии
      *b	3,0 - 7,0 мм (0,118 - 0,276 дюйма)
      *c	Не менее 20 мм (0,787 дюйма)
      *d	7,0 мм (0,276 дюйма)
      *e	3,0 мм (0,118 фута) или более
      	Зона нанесения герметика
      	Передняя часть двигателя

      Нанесите герметик на новую прокладку головки блока цилиндров, как показано на рисунке.

      Герметик

      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный

      Номинальные размеры уплотнения

      Ширина 3,0 - 7,0 мм (0,118 - 0,276 дюйма), толщина 3,0 мм (0,118 дюйма)

      Note:

      • Удалите все масло с контактной поверхности.

      • После нанесения герметика в течение 3 мин установите прокладку головки блока цилиндров и в течение 15 мин затяните болты.

      Tip:

      Нанесите не менее 20 мм (0,787 дюйма) герметика от внутренней кромки выступа блока цилиндров.

   3. Установите новую прокладку головки блока цилиндров на поверхность блока цилиндров штампом "Lot No." (Номер партии) вверх.

      Note:

      Необходимо убедиться в правильности ориентации.

2. УСТАНОВИТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

   Tip:

   После замены головки блока цилиндров в сборе выполните процедуру "Проверка после ремонта".

   • Для моделей с системой РОГ:

     Нажмите здесьClick here

   • Для моделей без системы РОГ:

     Нажмите здесьClick here

   • Для моделей с модулем насоса адсорбера:

     Нажмите здесьClick here

   1. Установите головку блока цилиндров в сборе на блок цилиндров.

      Note:

      • Убедитесь в отсутствии масла на установочной поверхности головки блока цилиндров.

      • Устанавливайте головку блока цилиндров осторожно, чтобы не повредить прокладку нижней частью головки.

      Tip:

      Установочные болты крепления головки блока цилиндров затягиваются в 4 последовательных этапа.

   2. Поместите под установочные болты головки блока цилиндров плоские шайбы.

   3. Нанесите тонкий слой моторного масла на резьбы и под головки установочных болтов головки блока цилиндров.

   4. Шаг 1:

      1.

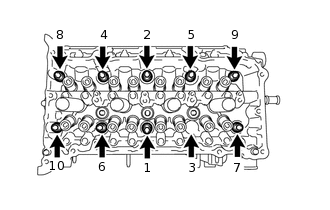

         С помощью 12-гранного гаечного ключа на 10 мм заверните и в несколько приемов равномерно затяните 10 установочных болтов головки блока цилиндров в последовательности, показанной на рисунке.

         36 Н*м

         367 кгс*см

         27 фунт-сила-футов

         Note:

         Следите, чтобы не уронить плоские шайбы болтов крепления головки блока цилиндров в головку блока цилиндров.

   5. Шаг 2:

      1. Повторно затяните установочные болты крепления головки блока цилиндров в последовательности, показанной на рисунке, и убедитесь, что они затянуты с указанным моментом затяжки.

         36 Н*м

         367 кгс*см

         27 фунт-сила-футов

   6. Шаг 3:

      1. Отметьте краской переднюю сторону головки каждого установочного болта головки блока цилиндров.

      2. Затяните установочные болты головки блока цилиндров на 90° в той же последовательности, что и на шаге 1.

   7. Шаг 4:

      1. Затяните установочные болты головки блока цилиндров с поворотом на 90° в той же последовательности, что и на шаге 1.

      2. Убедитесь, что метки развернуты на 180° относительно исходного положения.

         Note:

         • Не заливайте масло в течение, как минимум, 4 часов после установки.

         • Не запускайте двигатель в течение 4 часов после установки.

         • Если после установки герметик выступил наружу, сотрите его.

3. УСТАНОВИТЕ КОЛПАК ШТОКА КЛАПАНА

   Нажмите здесьClick hereClick here

4. УСТАНОВИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ

   Нажмите здесьClick hereClick here

5. УСТАНОВИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ

   Нажмите здесьClick hereClick here

6. УСТАНОВИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 2

   Нажмите здесьClick here

7. УСТАНОВИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 1

   Нажмите здесьClick here

8. УСТАНОВИТЕ РАСПРЕДВАЛ № 2

   Нажмите здесьClick hereClick here

9. УСТАНОВИТЕ РАСПРЕДВАЛ

   Нажмите здесьClick hereClick here

10. УСТАНОВИТЕ ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ

    Нажмите здесьClick hereClick here

11. УСТАНОВИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА

    Нажмите здесьClick hereClick here

12. УСТАНОВИТЕ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

    Нажмите здесьClick hereClick here

13. УСТАНОВИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ

    Нажмите здесьClick hereClick here

14. УСТАНОВИТЕ ЗВЕЗДОЧКУ РАСПРЕДВАЛА

    Нажмите здесьClick hereClick here

15. ЗАЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесьClick hereClick here

16. УСТАНОВИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1

    Нажмите здесьClick hereClick here

17. УСТАНОВИТЕ ЦЕПЬ В СБОРЕ

    Нажмите здесьClick hereClick here

18. УСТАНОВИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ

    Нажмите здесьClick hereClick here

19. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ

    Нажмите здесьClick hereClick here

20. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьClick hereClick here

21. ПРОВЕРЬТЕ ПОРШЕНЬ ЦИЛИНДРА № 1 В ВМТ ТАКТА СЖАТИЯ

    Нажмите здесьClick hereClick here

22. УСТАНОВИТЕ ВИБРОИЗОЛЯТОР ФОРСУНКИ

    Нажмите здесьClick here

23. УСТАНОВИТЕ ТОПЛИВНУЮ РАМПУ

    Нажмите здесьClick here

24. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР

    Нажмите здесьClick hereClick here

25. УСТАНОВИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 (для моделей без системы РОГ)

    Нажмите здесьClick hereClick here

26. ВРЕМЕННО ЗАКРЕПИТЕ ПАТРУБОК СИСТЕМЫ РОГ № 1 (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

27. УСТАНОВИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

28. УСТАНОВИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3

    Нажмите здесьClick hereClick here

29. ВРЕМЕННО УСТАНОВИТЕ КЛАПАН РОГ В СБОРЕ (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

30. УСТАНОВИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 (для моделей без системы РОГ)

    Нажмите здесьClick hereClick here

31. УСТАНОВИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 5 (для моделей без системы РОГ)

    Нажмите здесьClick hereClick here

32. ВРЕМЕННО УСТАНОВИТЕ ОХЛАДИТЕЛЬ РОГ В СБОРЕ (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

33. УСТАНОВИТЕ ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

34. ЗАТЯНИТЕ ПАТРУБОК СИСТЕМЫ РОГ № 1 (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

35. ЗАТЯНИТЕ ОХЛАДИТЕЛЬ РОГ В СБОРЕ (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

36. ЗАТЯНИТЕ КЛАПАН РОГ В СБОРЕ (для моделей с системой РОГ)

    Нажмите здесьClick hereClick here

37. УСТАНОВИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

    Нажмите здесьClick here

38. УСТАНОВИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ

    Нажмите здесьClick here

39. УСТАНОВИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ

    Нажмите здесьClick here
