МАСЛЯНЫЙ НАСОС СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки масляного насоса с электродвигателем в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

  • Передняя телекамера в сборе

  • Передний бампер в сборе

  • Решетка радиатора

Регулировка зоны обзора передней телекамеры

Система панорамного обзора

Click hereдля инициализации

Click hereДля калибровки

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ МАСЛЯНЫЙ НАСОС С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

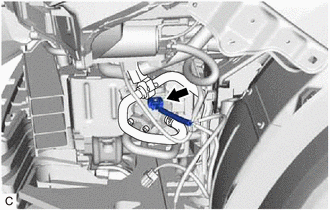

    1. C342068

      Отсоедините разъем масляного насоса с электродвигателем в сборе.

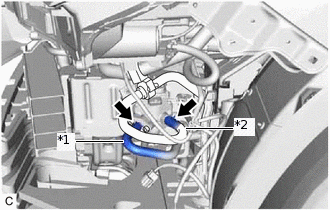

    2. C342069C01

      *1

      Шланг системы охлаждения электродвигателя № 1

      *2

      Шланг системы охлаждения электродвигателя № 2

      Сдвиньте 2 фиксатора и отсоедините шланг системы охлаждения электродвигателя № 1 и шланг системы охлаждения электродвигателя № 2 от масляного насоса с электродвигателем в сборе.

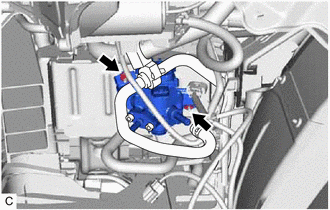

    3. C342070

      Отверните 2 гайки и снимите масляный насос с электродвигателем в сборе с кузова автомобиля.
