ПЕРЕДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

    1. В случае повторного использования диска

      1. Совместите метки, нанесенные при снятии, и установите передний диск на ступицу колеса.

    2. В случае замены переднего диска

      1. Установите новый передний диск на ступицу и измерьте биение диска (см.стр.Click here).

    3. Временно затяните гайки ступицы и закрепите передний диск на ступице колеса.

  2. УСТАНОВИТЬ ТОРМОЗНОЙ ЦИЛИНДР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. C377914C03

      *a

      Длина плеча динамометрического ключа

      Установите колесный тормозной цилиндр переднего дискового тормоза в сборе и тормозную скобу колесного тормозного цилиндра переднего дискового тормоза и закрепите 2 болтами.

      Note:

      При установке колесного тормозного цилиндра переднего дискового тормоза в сборе и тормозной скобы колесного тормозного цилиндра переднего дискового тормоза временно затяните рукой 2 болта до тех пор, когда они не смогут заворачиваться дальше, а затем затяните их до номинального момента затяжки.

      120 Н*м

      1224 кгс*см

      89 фунт-сила-футов

      Tip:

      • При затяжке верхнего болта используйте разрезную головку 17 мм.

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьClick here

      • При использовании разрезной головки (длина рычага 30 мм (1,18 дюйма)) + динамометрический ключ (длина рычага 400 мм (15,7 дюйма)): 111,6 Н*м (1138 кгс*см, 82 фунт-сила-дюйма)

  3. УСТАНОВИТЬ ТОРМОЗНОЙ ЦИЛИНДР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

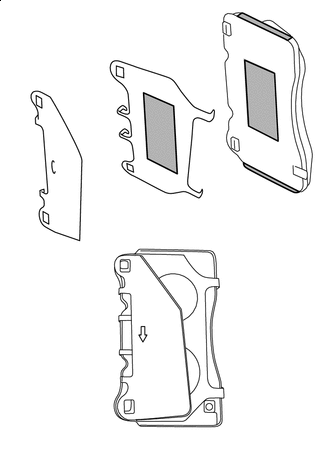

    1. C377977C02
      V100144

      Консистентная смазка для тормозных дисков

      Консистентную смазку для тормозных дисков следует наносить на колодку переднего дискового тормоза и противоскрипную пластину № 1.

    2. Установите противоскрипные пластины № 2 на каждую тормозную колодку переднего дискового тормоза.

      Tip:

      Установите противоскрипную пластину № 2 так, чобы стрелка на ней была направлена вниз.

    3. Установите опорные пластины тормозных колодок переднего дискового тормоза № 1, 2 направляющих пальца цилиндра переднего дискового тормоза и 2 фиксатора пальцев на тормозной цилиндр переднего дискового тормоза в сборе.

  4. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ № 1

    1. Установите передний гибкий шланг № 1 на колесный тормозной цилиндр дискового тормоза, используя 2 новые прокладки и новый пустотелый соединительный болт-штуцер.

      26 Н*м

      265 кгс*см

      19 фунт-сила-футов

  5. ДОБАВЬТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Click here

  6. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Click here

  7. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ТОРМОЗНОЙ ЖИДКОСТИ

  8. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ

    Click here

  9. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    120 Н*м

    1224 кгс*см

    89 фунт-сила-футов
