ЗАДНИЙ СОЛНЦЕЗАЩИТНЫЙ НАВЕС В СБОРЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ШТОРКУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. B481839N01

      Установите шторку окна задней двери в сборе и предварительно затяните 3 болта (A) и болт (B).

    2. Полностью затяните 4 болта.

    3. Подсоедините разъем.

  2. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ № 2 В СБОРЕ

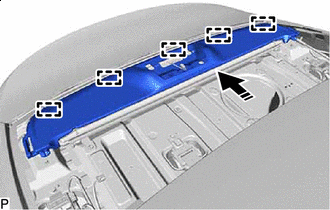

    1. B481840C01
      V113147

      Направление установки

      Введите в зацепление 5 направляющих, как показано на рисунке.

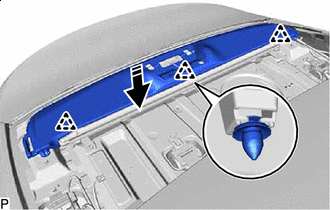

    2. B481841C01
      V113147

      Направление установки

      Зацепите 3 зажима, чтобы установить панель облицовки отделения для мелких вещей № 2, как показано на рисунке.

  3. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ ЗАДНЕЙ ВЕРХНЕЙ ПАНЕЛИ № 1

    1. Установите крышку отверстия задней верхней панели № 1.

  4. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ

    Нажмите здесьClick here

  5. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  6. УСТАНОВИТЕ ЛЕВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    Нажмите здесьClick here

  7. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  8. ПОДСОЕДИНИТЕ ЛЕВЫЙ ВНЕШНИЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

    Нажмите здесьClick here

  9. ПОДСОЕДИНИТЕ ПРАВЫЙ ВНЕШНИЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  10. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

    Нажмите здесьClick here

  11. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

    Нажмите здесьClick here
