КОЛОДКА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Сразу после установки тормозных колодок эффективность торможения может быть понижена. Всегда выполняйте дорожное испытание в безопасном месте, обращая внимание на окружающую обстановку.

  • После замены колодок заднего дискового тормоза педаль тормоза может быть казаться нежесткой ввиду зазора между колодками заднего дискового тормоза и задним диском. Несколько раз нажмите на педаль тормоза, пока педаль тормоза не будет жесткой.

  • После замены колодок заднего дискового тормоза всегда выполняйте дорожное испытание для проверки торможения и вибрации.

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке

  3. ВЫПОЛНИТЕ ЗАМЕНУ КОЛОДОК ЗАДНЕГО ТОРМОЗА

    Нажмите здесьЩелкните по следующей ссылке

  4. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  5. СНИМИТЕ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    C379268
    CAUTION:

    • Соблюдайте осторожность, чтобы не защемить какую-либо часть тела цилиндром заднего дискового тормоза в сборе или другими деталями при снятии колодок заднего дискового тормоза.

    • После подъема колесного тормозного цилиндра заднего дискового тормоза в сборе зафиксируйте его перед выполнением каких-либо работ.

    • Колесный тормозной цилиндр заднего дискового тормоза в сборе может упасть, зажав руки или пальцы, что может привести к травмам.

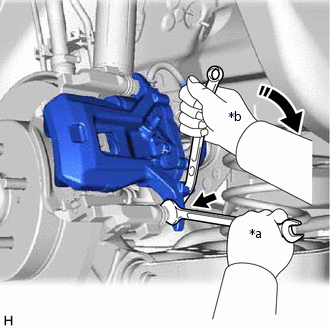

    1. C379267C02

      *a

      Удерживайте

      *b

      Поверните

      Удерживая направляющий палец цилиндра заднего дискового тормоза № 1, выверните болт.

    2. Потяните цилиндр заднего дискового тормоза в сборе вверх.

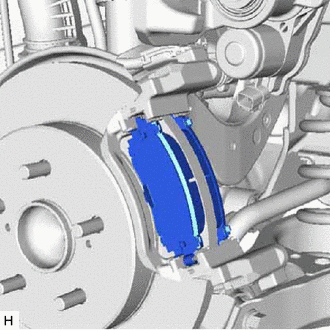

    3. C379269

      Снимите 2 колодки заднего дискового тормоза с тормозной скобы заднего дискового тормоза.

  6. СНИМИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

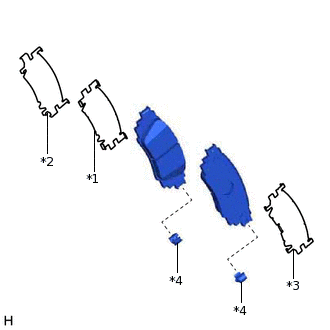

    1. C371419C03

      *1

      Противоскрипная пластина заднего дискового тормоза № 1

      *2

      Противоскрипная пластина заднего дискового тормоза № 2

      *3

      Противоскрипная пластина заднего дискового тормоза

      *4

      Пластина-индикатор износа колодки заднего дискового тормоза

      Снимите противоскрипную пластину заднего дискового тормоза № 2 с колодки заднего дискового тормоза (внутренней).

    2. Снимите противоскрипную пластину заднего дискового тормоза № 1 с колодки заднего дискового тормоза (внутренней).

    3. Снимите противоскрипную пластину заднего дискового тормоза с колодки заднего дискового тормоза (снаружи).

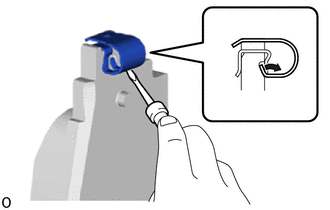

    4. C366017

      Снимите пластину-индикатор износа колодки заднего дискового тормоза с каждой колодки заднего дискового тормоза.
