ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (на выпуске)

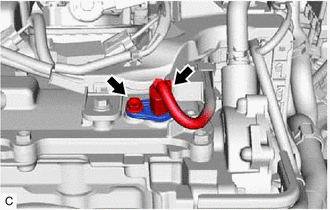

    1. A413339

      Отсоедините разъем датчика положения распредвала.

    2. Выверните болт и снимите датчик положения распредвала с крышки головки блока цилиндров в сборе.

      Note:

      Если датчик положения распредвала падал или подвергался ударам, замените его.

  3. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ КРОНШТЕЙН ТОПЛИВНОГО ШЛАНГА

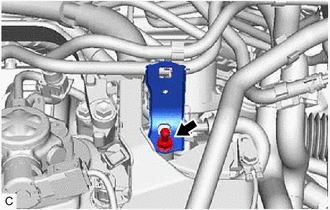

    1. A413340

      Снимите шарнир крышки двигателя и снимите кронштейн топливного шланга от кронштейна клапана РОГ.

  5. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    Нажмите здесьЩелкните по следующей ссылке

  6. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (на впуске)

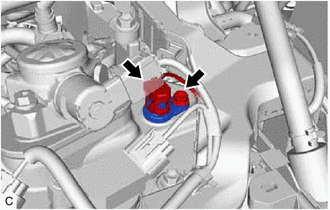

    1. A413342

      Отсоедините разъем датчика положения распредвала.

    2. Выверните болт и снимите датчик положения распредвала с крышки головки блока цилиндров в сборе.

      Note:

      Если датчик положения распредвала падал или подвергался ударам, замените его.
