ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ

    Tip:

    Чтобы упростить совмещение держателя левого заднего блока фонарей, установите держатель левого заднего блока фонарей на левый задний блок фонарей в сборе.

    1. Установите держатель левого заднего блока фонарей на левый задний блок фонарей в сборе и закрепите его 2 направляющими.

    2. Закрепите зажим жгута проводов.

  2. УСТАНОВИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

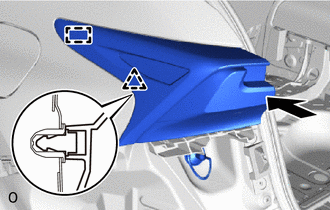

    1. E298471

      Закрепите направляющую и штифт.

    2. Вверните болт держателя левого заднего блока фонарей.

      5,5 Н*м

      56 кгс*см

      49 фунт-сила-дюймов

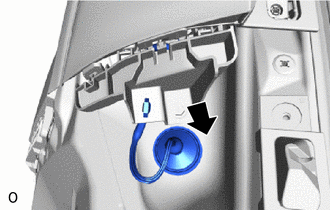

    3. E298469

      Пропустите жгут проводов в автомобиль и подсоедините уплотнительную втулку.

    4. Вверните 2 болта.

    5. Вставьте руку между левой боковой облицовочной панелью полки багажного отделения в сборе и кузовом, чтобы подсоединить разъем.

  3. УСТАНОВИТЕ КОЛПАК ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ

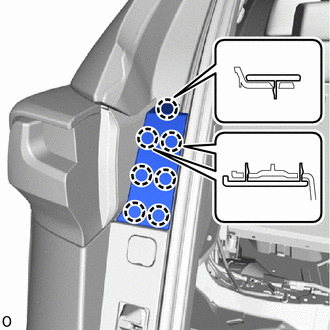

    1. E298554

      Введите в зацепление 7 захватов, чтобы установить колпак левого заднего блока фонарей.

  4. ПОДСОЕДИНИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    1. Подсоедините заднюю часть левой боковой облицовочной панели полки багажного отделения в сборе.

      Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Нажмите здесьЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

    Нажмите здесьЩелкните по следующей ссылке

  9. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

    Нажмите здесьЩелкните по следующей ссылке

  11. УСТАНОВИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьЩелкните по следующей ссылке

  12. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  13. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  14. УСТАНОВИТЕ ЗАПАСНУЮ ШИНУ (для моделей с запасным колесом)

    Нажмите здесьЩелкните по следующей ссылке

  15. УСТАНОВИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьЩелкните по следующей ссылке

  16. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  17. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  18. УСТАНОВИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  19. ПРОВЕРЬТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ

    1. Включите питание (IG).

    2. Установите переключатель света фар в положение TAIL или HEAD и убедитесь, что задний фонарь включается.

    3. Поверните переключатель указателей поворота влево и вправо и убедитесь, что повторители указателей поворота загораются.

    4. Нажмите педаль тормоза и убедитесь, что стоп-сигнал загорается.
