ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ (для моделей с 2GR-FKS) УЗЛЫ И ДЕТАЛИ

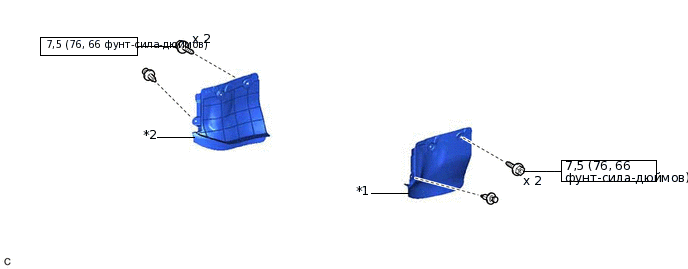

ИЛЛЮСТРАЦИЯ
*1 |
УПЛОТНЕНИЕ ФАРТУКА ПЕРЕДНЕГО КРЫЛА С ЛЕВОЙ СТОРОНЫ |
*2 |
УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

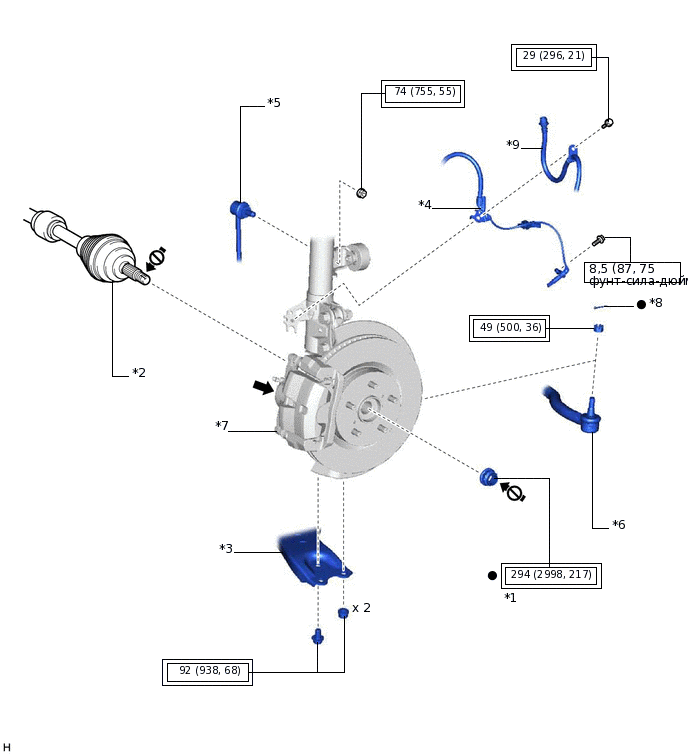

ИЛЛЮСТРАЦИЯ
*1 |
ГАЙКА ВАЛА ПЕРЕДНЕЙ ПОЛУОСИ |
*2 |
ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ |
*3 |
НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ |
*4 |
ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*5 |
СТОЙКА ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ |
*6 |
ТЯГА В СБОРЕ |
*7 |
ПЕРЕДНЯЯ ПОЛУОСЬ В СБОРЕ |
*8 |
ШПЛИНТ |
*9 |
ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ |
- |
- |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Кузовная консистентная смазка Toyota W |
 |
Не смазывайте резьбовые части. |
- |
- |

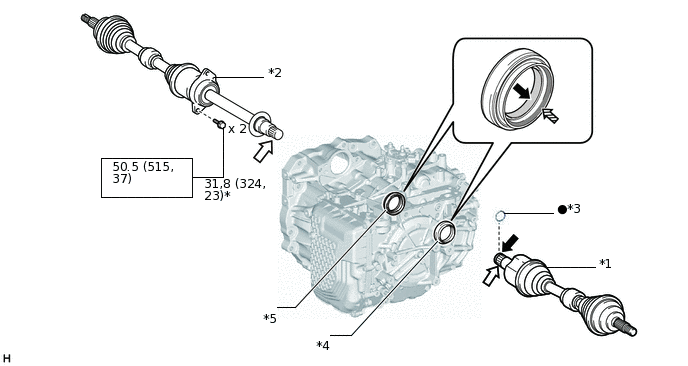

ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВЫЙ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ |
*2 |
ПРАВЫЙ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ |
*3 |
СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
*4 |
САЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
*5 |
САЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
- |
- |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
* |
для использования с SST |
● |
Деталь однократного применения |
|
Универсальная консистентная смазка |
 |
ATF WS |
 |
Боковая кромка сальника Toyota для консистентной смазки |

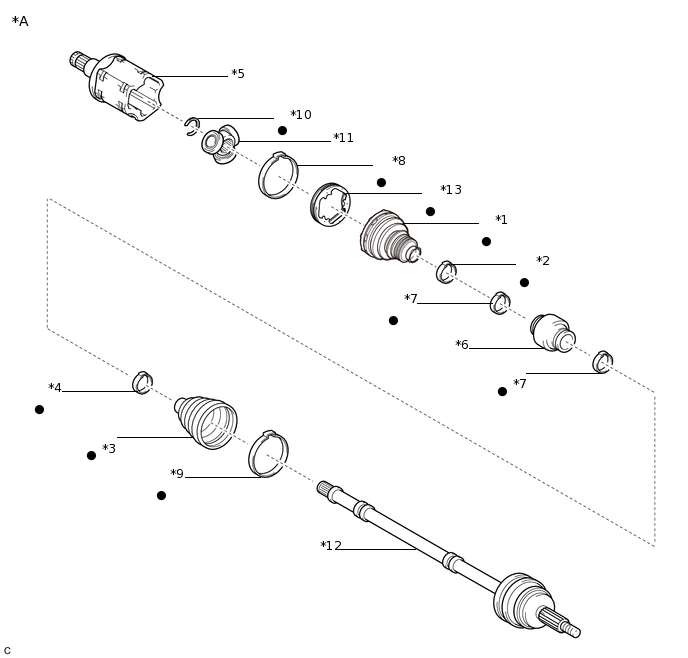

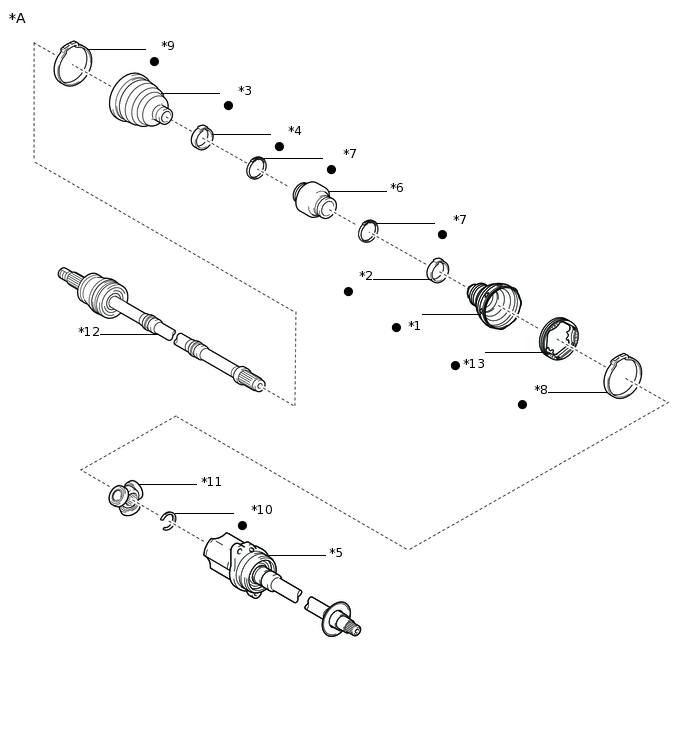

ИЛЛЮСТРАЦИЯ
*A |
Для правой стороны |
- |
- |
*1 |
ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*2 |
ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*3 |
ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*4 |
ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*5 |
ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ |
*6 |
ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
*7 |
ЗАЖИМ ДЕМПФЕРА ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
*8 |
ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 |
*9 |
ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 |
*10 |
ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВАЛА |
*11 |
ТРИПОДНОЕ СОЕДИНЕНИЕ |
*12 |
ВАЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ |
*13 |
УПЛОТНИТЕЛЬНАЯ ВТУЛКА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
- |
- |
● |
Деталь однократного применения |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для правой стороны |
- |
- |
*1 |
ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*2 |
ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*3 |
ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*4 |
ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
*5 |
ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ |
*6 |
ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
*7 |
ЗАЖИМ ДЕМПФЕРА ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА |
*8 |
ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 |
*9 |
ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 |
*10 |
ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВАЛА |
*11 |
ТРИПОДНОЕ СОЕДИНЕНИЕ |
*12 |
ВАЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ |
*13 |
УПЛОТНИТЕЛЬНАЯ ВТУЛКА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ |
- |
- |
● |
Деталь однократного применения |
- |
- |
