PANORAMIC VIEW MONITOR SYSTEM PARTS LOCATION
ILLUSTRATION
*1 |
REAR TELEVISION CAMERA ASSEMBLY |
*2 |
FRONT TELEVISION CAMERA ASSEMBLY |
*3 |
SIDE TELEVISION CAMERA ASSEMBLY LH |
*4 |
SIDE TELEVISION CAMERA ASSEMBLY RH |
*5 |
PARKING ASSIST ECU |
*6 |
BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (SKID CONTROL ECU) |
*7 |
NO. 1 ENGINE ROOM RELAY BLOCK, JUNCTION BLOCK - ECU-B NO.1 FUSE |
*8 |
OUTER REAR VIEW MIRROR ASSEMBLY LH |
*9 |
OUTER REAR VIEW MIRROR ASSEMBLY RH |
- |
- |

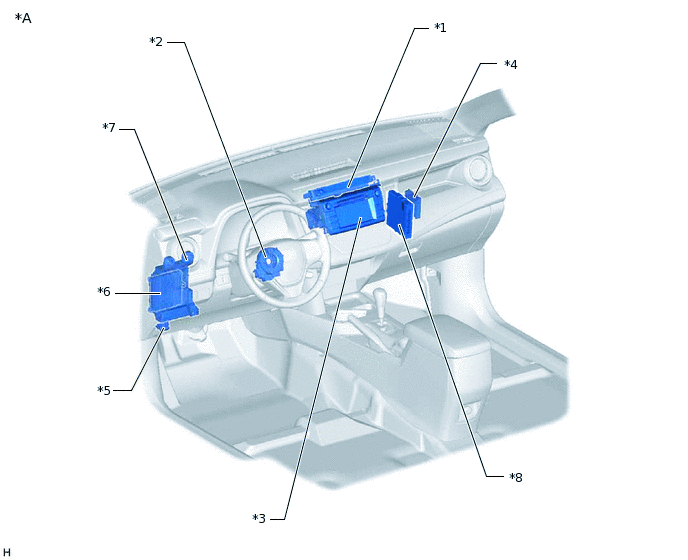

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
TELLTALE LIGHT ASSEMBLY (PANORAMIC VIEW MONITOR MAIN SWITCH) |
*2 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
*3 |
RADIO AND DISPLAY RECEIVER ASSEMBLY |
*4 |
CLEARANCE WARNING ECU ASSEMBLY |
*5 |
DLC3 |
*6 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*7 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.1 FUSE - ECU-IG NO.2 FUSE - ACC FUSE |
*8 |
HYBRID VEHICLE CONTROL ECU |

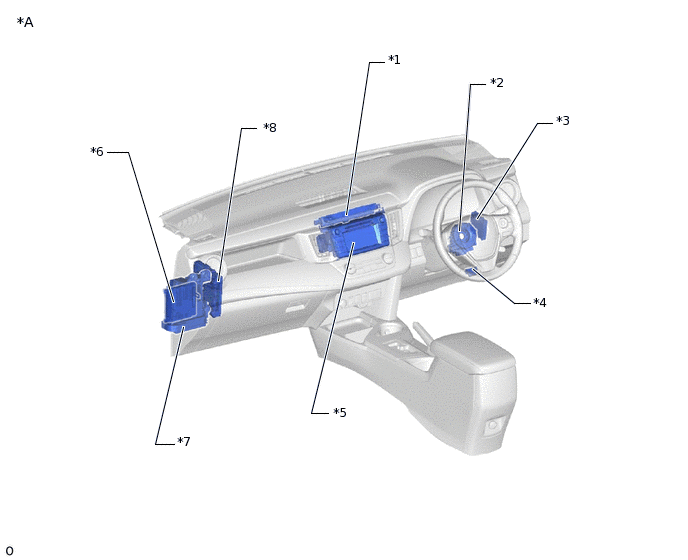

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
TELLTALE LIGHT ASSEMBLY (PANORAMIC VIEW MONITOR MAIN SWITCH) |
*2 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
*3 |
CLEARANCE WARNING ECU ASSEMBLY |
*4 |
DLC3 |
*5 |
RADIO AND DISPLAY RECEIVER ASSEMBLY |
*6 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*7 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.1 FUSE - ECU-IG NO.2 FUSE - ACC FUSE |
*8 |
HYBRID VEHICLE CONTROL ECU |
