СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) ПРОВЕРКА РАБОТЫ СИСТЕМЫ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ПОСАДКИ И ЗАПУСКА (для функции посадки)

Note:

Перед выполнением этой проверки убедитесь, что система посадки и запуска (функция посадки) не была отключена.

Проверьте функцию разблокировки системы посадки (двери водителя, двери переднего пассажира, правой задней двери, левой задней двери).

Произведите дистанционную блокировку двери, а затем, держа при себе передатчик электронного ключа в сборе, дотроньтесь до датчика разблокировки, смонтированного с обратной стороны наружной ручки двери водителя в сборе, и убедитесь, что дверь разблокируется.

*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*a	0,7 - 1 м (2,30 - 3,28 фута)

Проверьте область обнаружения функции посадки при разблокировке. Убедитесь, что когда передатчик электронного ключа удерживается на одной высоте с наружной ручкой двери в сборе и на расстоянии примерно 0,7–1 м (2,30–3,28 фута) от автомобиля, как показано на рисунке, светодиод (красный) на передатчике электронного ключа в сборе мигает.

Когда система находится в режиме ожидания разблокировки, сожмите наружную ручку передней двери в сборе (со стороны водителя) и убедитесь, что дверь разблокируются.
Tip:
- Когда передатчик электронного ключа в сборе располагается в области обнаружения, и идентификационный код ключа, передаваемый передатчиком электронного ключа в сборе, совпадает с идентификационным кодом ключа, хранящимся в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), система находится в режиме ожидания разблокировки.
- Когда передатчик электронного ключа в сборе располагается в радиусе 0,2 м (0,656 фута) от наружной ручки двери в сборе, обмен данными невозможен.
- Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*a	Датчик разблокировки (с обратной стороны)

Проверьте чувствительность функции разблокировки. При нахождении системы в режиме ожидания разблокировки коснитесь зоны, показанной на рисунке, и убедитесь, что дверь разблокируется.

Note:

При слишком быстром касании или слишком медленном отпускании датчика последний не сможет среагировать, и дверь не разблокируется.

Tip:

Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*a	Датчик блокировки

Проверьте функцию блокировки системы посадки (двери водителя, двери переднего пассажира, правой задней двери, левой задней двери).

Note:

Если передатчик электронного ключа находится в салоне, но вне области обнаружения (на панели приборов, в перчаточном ящике, на полу), при выполнении операции блокировки двери функция предотвращения запирания ключа не сработает, и ключ окажется запертым внутри автомобиля.

В состоянии, когда дверь закрыта и заблокирована, прикоснитесь к датчику блокировки в наружной ручке передней двери в сборе со стороны водителя, держа при себе передатчик электронного ключа в сборе, и убедитесь, что дверь блокируется.
Tip:
- Если дверь не блокируется даже при касании датчика блокировки, прикоснитесь к нему ладонью.
- Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*a	0,7 - 1 м (2,30 - 3,28 фута)

Проверьте зону действия системы посадки при блокировке. Удерживая передатчик электронного ключа в сборе примерно на 0,7 - 1 м (2,30 -3,28 фута) ниже нижнего края дверного стекла и на расстоянии примерно 0,3 м (0,984 фута) от автомобиля, как показано на рисунке, дотроньтесь до датчика блокировки и убедитесь, что дверь блокируется.

Tip:

Если дверь не блокируется даже при касании датчика блокировки, прикоснитесь к нему ладонью.
Поскольку когда передатчик электронного ключа в сборе находится на расстоянии менее 0,2 м (0,656 фута) от наружной ручки передней двери в сборе, обмен данными невозможен, дверь может не заблокироваться, если касание датчика блокировки будет произведено рукой, которая удерживает передатчик электронного ключа в сборе, и т.п.
Если звучит зуммер функции предотвращения блокировки ключа, возможно, имеется просачивание волн через внутреннюю антенну электронного ключа.
Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.
Операцию блокировки двери нельзя выполнить более 3 раз подряд. (для моделей с системой двойной блокировки)

Проверьте работу функции разблокировки двери багажного отделения.

*1	Выключатель механизма открывания двери багажного отделения в сборе (выключатель механизма открывания)
*a	0,7 - 1 м (2,30 - 3,28 фута)

Заблокируйте двери, выполнив операцию дистанционной блокировки, приведите в действие переключатель открывания на выключателе механизма открывания двери багажного отделения в сборе, держа при себе передатчик электронного ключа в сборе, и убедитесь, что дверь багажного отделения открывается.

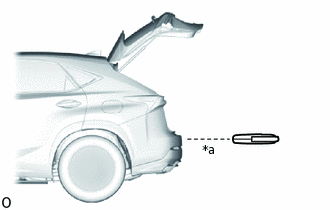

Проверьте зону действия системы посадки при открывании двери багажного отделения. Удерживая передатчик электронного ключа в сборе на одной высоте с верхней поверхностью заднего бампера и на расстоянии примерно 0,7-1 м (2,30-3,28 фута) от автомобиля, как показано на рисунке, нажмите кнопку открывания на переключателе открывания двери багажного отделения и убедитесь, что дверь багажного отделения открывается.

Проверьте работу функции блокировки двери багажного отделения.

Note:

Если передатчик электронного ключа находится в салоне, но вне области обнаружения (на панели приборов, в перчаточном ящике, на полу), при выполнении операции блокировки двери багажного отделения функция предотвращения запирания ключа не сработает, и ключ окажется запертым внутри автомобиля.

В состоянии, когда дверь багажного отделения закрыта и разблокирована, нажмите на выключатель блокировки на выключателе механизма открывания двери багажного отделения, держа передатчик электронного ключа снаружи автомобиля, и убедитесь, что дверь багажного отделения блокируется.

*1	Выключатель механизма открывания двери багажного отделения в сборе (выключатель замка)
*a	0,7 - 1 м (2,30 - 3,28 фута)

Проверьте зону действия системы посадки при блокировке двери багажного отделения. Удерживая передатчик электронного ключа в сборе на одной высоте с верхней поверхностью заднего бампера и на расстоянии примерно 0,7-1 м (2,30-3,28 фута) от автомобиля, как показано на рисунке, нажмите кнопку блокировки на переключателе открывания двери багажного отделения и убедитесь, что дверь багажного отделения блокируется.

Tip:

Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.
Если звучит зуммер функции предотвращения блокировки ключа, возможно, имеется просачивание волн через внутреннюю антенну электронного ключа.

Проверьте функцию закрывания и блокировки автоматизированной двери багажного отделения (для моделей с системой автоматизированного привода двери багажного отделения).

Когда дверь багажного отделения открыта, нажмите выключатель управления дверью багажного отделения на передатчике электронного ключа в сборе снаружи автомобиля и убедитесь, что дверь багажного отделения автоматически закрывается, а затем блокируется.

Tip:
Если выключатель автоматизированного привода двери багажного отделения нажимается рукой, в которой находится передатчик электронного ключа в сборе, последний не может распознаваться как находящийся в наружной области обнаружения и функция закрывания и блокировки автоматизированной двери багажного отделения может не срабатывать.

*a	0,7 - 1 м (2,30 - 3,28 фута)

Проверьте рабочий диапазон функции закрывания и блокировки автоматизированной двери багажного отделения. Удерживая передатчик электронного ключа на одной высоте с верхней поверхностью заднего бампера и на расстоянии примерно 0,7 - 1,0 м (2,30 - 3,28 фута) от автомобиля, как показано на рисунке, нажмите выключатель двери багажного отделения в сборе и убедитесь, что дверь багажного отделения закрывается автоматически, а затем блокируется.

Проверьте работу автоматизированного привода двери багажного отделения с бесконтактным управлением (для моделей с автоматизированным приводом двери багажного отделения с бесконтактным управлением).

Проверьте зону действия системы посадки при открывании двери багажного отделения. Удерживайте передатчик электронного ключа на высоте выключателя механизма открывания двери багажного отделения и на расстоянии приблизительно 0,7 м (2,30 фута) от автомобиля, как показано на рисунке.

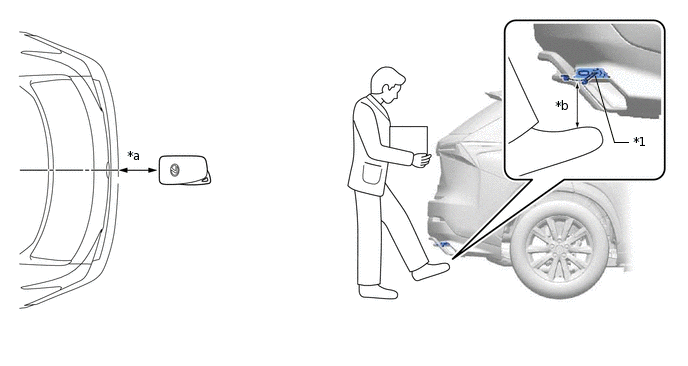

Когда дверь багажного отделения закрыта, имея при себе передатчик электронного ключа в сборе, махните ногой так, чтобы ступня находилась не далее 0,1 м (0,328 фута) от поверхности заднего бампера. Отведите ногу от датчика и убедитесь, что дверь багажного отделения начинает открываться автоматически.

*1	Датчик бесконтактного управления дверью махом ноги	-	-
*a	Приблизительно 0,7 м (2,30 фута)	*b	0,1 м (0,328 фута)

Tip:

См. раздел "Система автоматизированного привода двери багажного отделения"
Нажмите здесьClick here
Проверьте функцию закрывания, выполнив ту же последовательность действий.

Проверьте функцию запуска с помощью нажимного переключателя.

При нахождении выключателя питания в состоянии OFF (ВЫКЛ) переместите рычаг переключения передач в положение P и нажмите педаль тормоза, держа при себе передатчик электронного ключа в сборе. Затем нажмите выключатель питания и убедитесь, что система управления гибридной системой запускается.
При выключенном выключателе питания и отпущенной педали тормоза нажмите выключатель питания, держа при себе передатчик электронного ключа в сборе, и убедитесь, что режим источника питания изменяется следующим образом: Выкл → вкл (ACC) → вкл (IG) → выкл.
Когда нажимается выключатель питания, находящийся в состоянии ON (ВКЛ) (IG), и рычаг переключения передач не находится в положении P, режим источника питания переходит не в состояние OFF (ВЫКЛ), а в состояние ON (ВКЛ) (ACC).
Остановите автомобиль, нажмите на выключатель питания и убедитесь, что источник питания переходит в режим OFF (ВЫКЛ) (система управления гибридной системой останавливается, и все электрооборудование выключается).
Когда рычаг переключения передач находится в положении P, проверьте, что при открывании двери происходит блокировка рулевого управления.
При нажатии выключателя питания после остановки автомобиля система управления гибридной системой выключается, и все питание выключается. Однако, если выключатель питания нажимается в остановленном автомобиле, когда рычаг переключения передач не находится в положении P, режим источника питания переходит не в состояние OFF (ВЫКЛ), а в состояние ON (ВКЛ) (ACC).

*a	Место проверки

Проверьте зону действия системы запуска с помощью нажимного переключателя (в переднем полу). Поместите передатчик электронного ключа в любую из контрольных точек на передних сиденьях, направив его, как показано на рисунке, и убедитесь, что система управления гибридной системой может быть запущена.

Note:

Даже если передатчик электронного ключа в сборе находится в области обнаружения внутри автомобиля, он может не обнаруживаться надлежащим образом, если располагается на панели приборов, в перчаточном ящике или на полу.

Tip:

Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от рычага переключения передач, обмен данными невозможен.
Выполните эту проверку в обеих контрольных точках.

*a	Место проверки

Проверьте зону действия системы запуска с помощью нажимного переключателя (в заднем полу). Поместите ключ в любую из контрольных точек на задних сиденьях, направив его, как показано на рисунке, и убедитесь, что запуск системы управления гибридной системой возможен.

Note:

Tip:

Когда ключ находится на расстоянии менее 0,2 м (0,656 фута) от центра подушки заднего сиденья, обмен данными невозможен.
Выполните эту проверку в обеих контрольных точках.

*a	Место проверки

Проверьте зону действия системы запуска с помощью нажимного переключателя (в багажном отделении). Поместите передатчик электронного ключа в любую из контрольных точек на полу багажного отделения, направив его, как показано на рисунке, и убедитесь, что двигатель может быть запущен.

Note:

Tip:

Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от задних углов багажного отделения, обмен данными может быть невозможен.
Выполните эту проверку в обеих контрольных точках.

Проверьте функцию предотвращения запирания ключа (в салоне автомобиля).

Note:
Чтобы предотвратить запирание передатчика электронного ключа внутри салона, выполняйте эту проверку при открытом окне двери.
1. Выключите питание.
2. Поместите передатчик электронного ключа в сборе на переднее или заднее сиденье.
3. Закройте дверь, обеспечив, чтобы двери оставались разблокированными.
4. Коснитесь датчика блокировки двери и убедитесь, что двери не блокируются, а зуммер функции предотвращения запирания ключа (наружный) подает звуковой сигнал длительностью 5 с.
Проверьте функцию энергосбережения батареи передатчика
1. Дважды нажмите выключатель разблокировки на передатчике электронного ключа в сборе, удерживая нажатой выключатель блокировки, и убедитесь, что светодиод передатчика электронного ключа в сборе мигает 4 раза и переходит в режим энергосбережения батареи передатчика.
2. Убедитесь, что в режиме энергосбережения батареи передатчика система посадки и запуска (функция посадки) не работает.

  Tip:
  Для отмены режима энергосбережения батареи передатчика нажмите любой выключатель на передатчике электронного ключа в сборе.
Проверьте функцию отключения системы посадки.
1. Отключите систему посадки и запуска и убедитесь, что все функции этой системы (реализующие функцию посадки) больше не действуют.
  Нажмите здесьClick here

  Tip:
  Когда система посадки и запуска отключается, сохраняется возможность блокировать и разблокировать двери посредством дистанционного управления, а также приводить в действие систему запуска, удерживая передатчик электронного ключа вблизи выключателя питания.

Проверьте работу функции обратной связи (мигание контрольных ламп аварийной сигнализации и звучание зуммера*).


Операция	Контрольная лампа аварийной сигнализации	Зуммер системы дистанционного управления замками дверей*
Блокировка системой посадки	Мигает один раз	Подает 1 звуковой сигнал
Разблокировка системой посадки	Мигает два раза	Подает два звуковых сигнала

*: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

РЕЖИМ ДИАГНОСТИКИ КЛЮЧА (с помощью GTS)

Tip:

Для всех пунктов, кроме "Overhead + Rear Room"*4, зуммер подает короткие повторяющиеся звуковые сигналы. Для пункта "Overhead + Rear Room"*4 зуммер подает 1 длинный непрерывный звуковой сигнал.

Tip:

Режим диагностики передатчика электронного ключа дает возможность использовать звуковой сигнал зуммера системы дистанционной блокировки, чтобы убедиться, что передатчик электронного ключа нормально взаимодействует с выбранной антенной электронного ключа, и работает в пределах выбранной области обнаружения.
Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

Войдите в следующие меню: Body Electrical / Entry&Start / Utility / Communication Check (Key Diag Mode).

Body Electrical > Entry&Start > Utility


Информация на дисплее прибора
Communication Check (Key Diag Mode)

Проверьте состояния параметров из следующей таблицы.


Информация на дисплее прибора	Проверяемый участок
[CH1/CH2] Overhead + Driver Side*1	Наружная ручка передней двери в сборе (антенна электронного ключа) (со стороны водителя)
[CH1] Overhead + Driver Side*1
[CH2] Overhead + Driver Side*1
[CH1/CH2] Overhead + Passenger Side*2	Наружная ручка передней двери в сборе (антенна электронного ключа) (со стороны переднего пассажира)
[CH1] Overhead + Passenger Side*2
[CH2] Overhead + Passenger Side*2
[CH1/CH2] Overhead + Driver Side Rear*3	Наружная ручка левой задней двери в сборе (антенна электронного ключа) (для моделей с левосторонним рулевым управлением) Наружная ручка правой задней двери в сборе (антенна электронного ключа) (для моделей с правосторонним рулевым управлением)
[CH1] Overhead +Driver Side Rear*3
[CH2] Overhead + Driver Side Rear*3
[CH1/CH2] Overhead + Passenger Side Rear*4	Наружная ручка правой задней двери в сборе (антенна электронного ключа) (для моделей с левосторонним рулевым управлением) Наружная ручка левой задней двери в сборе (антенна электронного ключа) (для моделей с правосторонним рулевым управлением)
[CH1] Overhead + Passenger Side Rear*4
[CH2] Overhead + Passenger Side Rear*4
[CH1/CH2] Overhead + Front Room*5	Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)
[CH1] Overhead + Front Room*5
[CH2] Overhead + Front Room*5
[CH1/CH2] Overhead + Rear Room*6	Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)
[CH1] Overhead + Rear Room*6
[CH2] Overhead + Rear Room*6
[CH1/CH2] Overhead + Back Door*7	Антенна электронного ключа (снаружи багажного отделения)
[CH1] Overhead + Back Door*7
[CH2] Overhead + Back Door*7
[CH1/CH2] Luggage + Back Door (inside)*8	Внутренняя антенну электронного ключа № 3 в сборе (внутри багажного отделения)
[CH1] Luggage + Back Door (inside)*8
[CH2] Luggage + Back Door (inside)*8
[CH1/CH2] Immobiliser Amp*9	Усилитель (выключатель питания)
[CH1] Immobiliser Amp*9
[CH2] Immobiliser Amp*9

[CH1]: установлен канал 1.
[CH2]: установлен канал 2.
[CH1/CH2]: Каналы 1 и 2 переключаются автоматически с заданным интервалом*.
*: При обнаружении передатчика электронного ключа в сборе в любом из каналов 1 и 2 включается зуммер.

Поднесите передатчик электронного ключа в сборе к выбранной антенне электронного ключа и убедитесь, что зуммер системы дистанционного управления замками дверей подает звуковой сигнал.

*A	Для моделей с левосторонним рулевым управлением
*B	Для моделей с правосторонним рулевым управлением
*a	0,7 - 1 м (2,30 - 3,28 фута)

*1: Наружная ручка передней двери в сборе (двери водителя)

Tip:

Удерживайте передатчик электронного ключа в сборе на высоте наружной ручки передней двери в сборе в положении, показанном на рисунке.
*2, *3, *4: Выполните эту же проверку для двери переднего пассажира и левой задней двери и правой задней двери.

*a	Место проверки

*5: Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)

Tip:

Положите передатчик электронного ключа в сборе на подушку сиденья водителя или переднего пассажира.

*a	Место проверки

*8: Внутренняя антенну электронного ключа № 3 в сборе (внутри багажного отделения)

Tip:

Поместите передатчик электронного ключа в сборе на пол багажного отделения.

*1	Выключатель питания
*2	Передатчик электронного ключа

*9: Усилитель (выключатель питания)

Tip:

Расположите передатчик электронного ключа в сборе рядом с выключателем питания, обратив сторону передатчика с эмблемой к выключателю питания.

*a	Место проверки

*6: Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)

Tip:

Поместите передатчик электронного ключа на подушку заднего сиденья.

*a	0,7 - 1 м (2,30 - 3,28 фута)

*7: Антенна электронного ключа (снаружи багажного отделения)

Tip:

Держите передатчик электронного ключа по центру автомобиля на уровне верхней части заднего бампера, как показано на рисунке.
