АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем), Diagnostic DTC:B15C3

Код DTC Наименование DTC
B15C3 Короткое замыкание в выходной цепи динамика

ОПИСАНИЕ

Данный DTC регистрируется в случае неисправности динамиков.

№ DTC Условие обнаружения DTC Неисправный участок
B15C3 Обнаружено короткое замыкание в выходной цепи динамика.

  • Динамики

  • Радиоприемник с дисплеем в сборе

  • Жгут или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01DXCAE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

В случае замены радиоприемника с дисплеем в сборе необходимо выполнять контрактные установки автомобиля для T-Connect.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Отсоедините разъемы R22 (для моделей с 6 динамиками) и R23 радиоприемника с дисплеем в сборе.

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Проверьте, выводится ли DTC B15C3 (см. стр. Click here).

      OK
      Код DTC B15C3 не выводится.

    NG

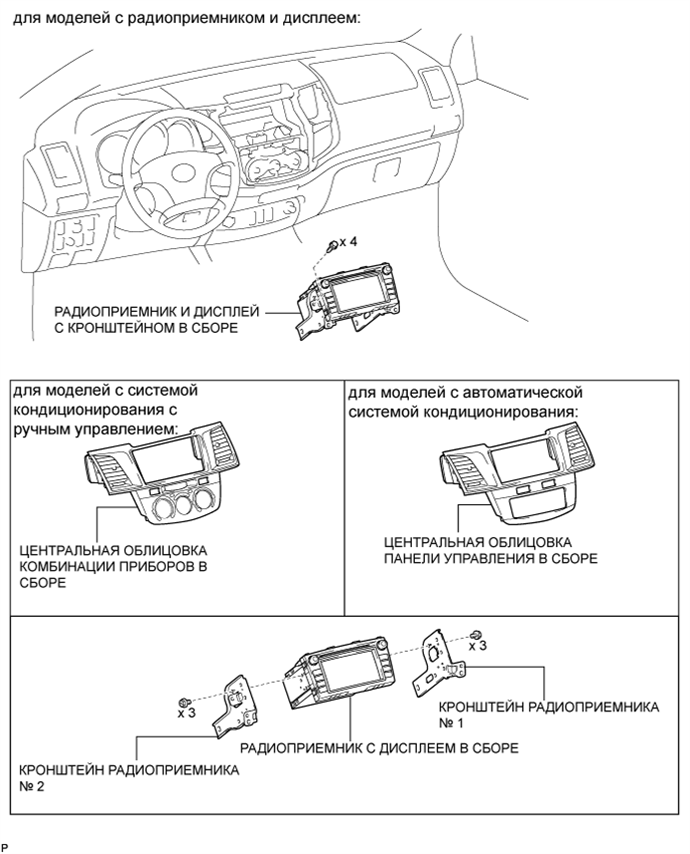

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Подсоедините разъем R23 радиоприемника с дисплеем в сборе.

    2. Сбросьте DTC (см. стр. Click here).

    3. Проверьте, выводится ли DTC B15C3 (см. стр. Click here).

      OK
      Код DTC B15C3 не выводится.
      Результат
      Результат Перейти К
      Неисправность одного из передних динамиков А
      Неисправность в области заднего динамика (для моделей с 6 динамиками) B

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ДИНАМИКА) Click here

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ДИНАМИКА)


    • *1: для правой стороны

    • *2: для левой стороны


    1. Отсоедините разъем S16*1 и/или S15*2 переднего динамика № 1 в сборе.

    2. Для моделей с 6 динамиками:

      Отсоедините разъем T24*1 и/или T23*2 переднего динамика № 2 в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для правой стороны (для моделей с 6 динамиками)
      Подключение диагностического прибора Условие Заданные условия
      R23-1 (FR+) - T24-4 Всегда Менее 1 Ом
      R23-5 (FR-) - T24-2 Всегда Менее 1 Ом
      T24-3 - S16-1 Всегда Менее 1 Ом
      T24-1 - S16-2 Всегда Менее 1 Ом
      R23-1 (FR+) - масса Всегда 10 кОм или более
      R23-5 (FR-) - масса Всегда 10 кОм или более
      T24-3 - масса Всегда 10 кОм или более
      T24-1) - масса Всегда 10 кОм или более
      Для левой стороны (для моделей с 6 динамиками)
      Подключение диагностического прибора Условие Заданные условия
      R23-2 (FL+) - T23-4 Всегда Менее 1 Ом
      R23-6 (FL-) - T23-2 Всегда Менее 1 Ом
      T23-3 - S15-1 Всегда Менее 1 Ом
      T23-1 - S15-2 Всегда Менее 1 Ом
      R23-2 (FL+) - масса Всегда 10 кОм или более
      R23-6 (FL-) - масса Всегда 10 кОм или более
      T23-3 - масса Всегда 10 кОм или более
      T23-1 - масса Всегда 10 кОм или более
      Для правой стороны (кроме моделей с 6 динамиками)
      Подключение диагностического прибора Условие Заданные условия
      R23-1 (FR+) - S16-1 Всегда Менее 1 Ом
      R23-5 (FR-) - S16-2 Всегда Менее 1 Ом
      R23-1 (FR+) - масса Всегда 10 кОм или более
      R23-5 (FR-) - масса Всегда 10 кОм или более
      Для левой стороны (кроме моделей с 6 динамиками)
      Подключение диагностического прибора Условие Заданные условия
      R23-2 (FL+) - S15-1 Всегда Менее 1 Ом
      R23-6 (FL-) - S15-2 Всегда Менее 1 Ом
      R23-2 (FL+) - масса Всегда 10 кОм или более
      R23-6 (FL-) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ


    1. Отсоедините разъем S16*1 и/или S15*2 переднего динамика № 1 в сборе.


      • *1: для правой стороны

      • *2: для левой стороны

    2. Проверьте передний динамик № 1 (см. стр. Click here).

      Результат
      Результат Перейти К
      OK (для моделей с 6 динамиками) A
      OK (кроме моделей с 6 динамиками) B
      NG C

    B

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

    C

    ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ Click here

    A

  5. ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ


    1. Замените передний динамик № 2 заведомо исправным ( см. стр. Click here).

    2. Убедитесь в исчезновении неисправности.

      Tech Tips


      • Подсоедините все отсоединенные разъемы к передним динамикам № 2.

      • Подсоедините все отсоединенные разъемы к передним динамикам № 2.

      • Описанную выше проверку следует выполнять как для левой, так и для правой стороны.

      OK
      Неисправность пропала.

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

    OK

    КОНЕЦ (ПЕРЕДНИЙ ДИНАМИК № 2 НЕИСПРАВЕН)

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ДИНАМИКА)


    • *1: для правой стороны

    • *2: для левой стороны


    1. Отсоедините разъем R22 радиоприемника с дисплеем в сборе.

    2. для моделей с двойной кабиной:


      1. Отсоедините разъем S18*1 и/или S17*2 заднего динамика в сборе.

    3. для моделей с полуторной кабиной:


      1. Отсоедините разъем S20*1 и/или S19*2 заднего динамика в сборе.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с двойной кабиной с правой стороны
      Подключение диагностического прибора Условие Заданные условия
      R22-1 (RR+) - S18-1 Всегда Менее 1 Ом
      R22-3 (RR-) - S18-2 Всегда Менее 1 Ом
      R22-1 (RR+) - масса Всегда 10 кОм или более
      R22-3 (RR-) - масса Всегда 10 кОм или более
      Для моделей с двойной кабиной с левой стороны
      Подключение диагностического прибора Условие Заданные условия
      R22-2 (RL+) - S17-1 Всегда Менее 1 Ом
      R22-6 (RL-) - S17-2 Всегда Менее 1 Ом
      R22-2 (RL+) - масса Всегда 10 кОм или более
      R22-6 (RL-) - масса Всегда 10 кОм или более
      Для моделей с полуторной кабиной с правой стороны
      Подключение диагностического прибора Условие Заданные условия
      R22-1 (RR+) - S20-1 Всегда Менее 1 Ом
      R22-3 (RR-) - S20-2 Всегда Менее 1 Ом
      R22-1 (RR+) - масса Всегда 10 кОм или более
      R22-3 (RR-) - масса Всегда 10 кОм или более
      Кроме моделей с полуторной кабиной с левой стороны
      Подключение диагностического прибора Условие Заданные условия
      R22-2 (RL+) - S19-1 Всегда Менее 1 Ом
      R22-6 (RL-) - S19-2 Всегда Менее 1 Ом
      R22-2 (RL+) - масса Всегда 10 кОм или более
      R22-6 (RL-) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ


    • *1: для правой стороны

    • *2: для левой стороны


    1. для моделей с двойной кабиной:


      1. Отсоедините разъем S18*1 и/или S17*2 заднего динамика в сборе.

    2. для моделей с полуторной кабиной:


      1. Отсоедините разъем S20*1 и/или S19*2 заднего динамика в сборе.

    3. Проверьте задний динамик (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here
