РАДИАТОР СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки радиатора охлаждения промежуточного охладителя.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

  • Передняя телекамера в сборе

  • Передний бампер в сборе

  • Решетка радиатора

Регулировка зоны обзора передней телекамеры

Система панорамного обзора

Click hereдля инициализации

Click hereClick hereдля калибровки

Передний бампер в сборе (для моделей с интеллектуальной системой ультразвуковой локации)

  • Угол обнаружения ультразвукового датчика

  • Регистрация угла обнаружения ультразвукового датчика

Интеллектуальная система ультразвуковой локации

Click hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

    для HFC-134a (R134a):

    Нажмите здесьClick hereClick here

    для HFO-1234yf (R1234yf):

    Нажмите здесьClick here

  2. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (для промежуточного охладителя)

    Нажмите здесьClick here

  3. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьClick here

  4. СНИМИТЕ КРЫШКУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ КАПОТА (для моделей с левосторонним рулевым управлением)

    Нажмите здесьClick here

  5. СНИМИТЕ КРЫШКУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ КАПОТА (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  6. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЫЧАГА РАЗБЛОКИРОВКИ ЗАМКА КАПОТА

    Нажмите здесьClick here

  7. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ

    Нажмите здесьClick here

  8. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  9. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ

    Нажмите здесьClick here

  10. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  11. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

    Нажмите здесьClick here

  12. ОТСОЕДИНИТЕ ШЛАНГ СИСТЕМЫ ОХЛАЖДЕНИЯ ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ № 3

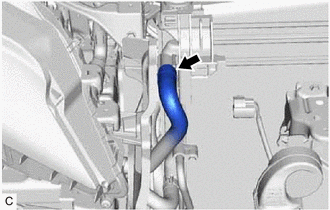

    1. A368365

      Зажмите плоскогубцами захваты хомута и сдвиньте хомут, чтобы отсоединить шланг системы охлаждения промежуточного охладителя воздуха № 3.

      Note:

      • Не прикладывайте чрезмерного усилия к шлангу системы охлаждения промежуточного охладителя № 3.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  13. ОТСОЕДИНИТЕ ШЛАНГ СИСТЕМЫ ОХЛАЖДЕНИЯ ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ № 2

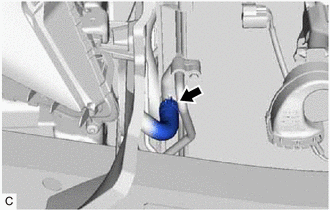

    1. A368366

      Зажмите плоскогубцами захваты хомута и сдвиньте хомут, чтобы отсоединить шланг системы охлаждения промежуточного охладителя воздуха № 2.

      Note:

      • Не прикладывайте чрезмерного усилия к шлангу системы охлаждения промежуточного охладителя № 2.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  14. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

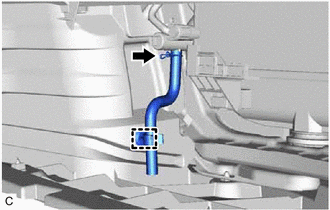

    1. A368368

      Расцепите зажим.

    2. Сдвиньте хомут и отсоедините перепускной шланг охлаждающей жидкости от радиатора охлаждения промежуточного охладителя в сборе.

  15. СНИМИТЕ КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ С РАДИАТОРОМ ОХЛАЖДЕНИЯ ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ В СБОРЕ

    Нажмите здесьClick here

  16. СНИМИТЕ КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

    Нажмите здесьClick here

  17. СНИМИТЕ РАДИАТОР ОХЛАЖДЕНИЯ ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ В СБОРЕ
