ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА (ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ)

    1. Снимите переключатель системы панорамного обзора (интегрированную панель управления в сборе).

      Нажмите здесьClick here

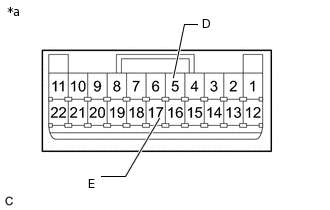

    2. C334296C05

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель системы панорамного обзора (интегрированную панель управления в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Положение переключателя

      Заданные условия

      5 (D) - 17 (E)

      Переключатель системы панорамного обзора нажат

      Менее 1 Ом

      Переключатель системы панорамного обзора не нажат

      10 кОм или более

      Если результат не соответствует требованиям, замените переключатель системы панорамного обзора (интегрированную панель управления в сборе).

    3. Убедитесь, что освещение переключателя работает.

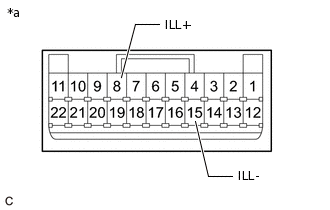

      1. C334296C02

        *a

        Устройство с отсоединенным жгутом проводов

        (переключатель системы панорамного обзора (интегрированную панель управления в сборе))

        Подайте напряжение вспомогательной аккумуляторной батареи на переключатель системы панорамного обзора и проверьте, что подсветка переключателя включается.

        OK

        Условие

        Заданные условия

        Положительный (+) вывод вспомогательной аккумуляторной батареи → вывод 8 (ILL+)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → вывод 15 (ILL-)

        Горит

        Если результат не соответствует требованиям, замените переключатель системы панорамного обзора (интегрированную панель управления в сборе).

    4. Установите переключатель системы панорамного обзора (интегрированную панель управления в сборе).

      Нажмите здесьClick here
