ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ (с левой стороны) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

    1. Подсоедините разъем к ЭБУ и приемнику системы предупреждения о ненадлежащем давлении в шинах.

    2. Установите ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах, закрепив его 2 направляющими.

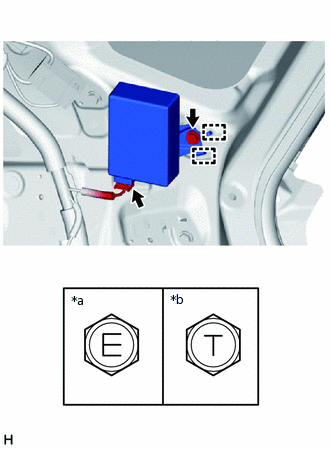

    3. C386011C01

      *a

      Для болта A

      *b

      Для болта B

      Заверните болт.

      Для болта A

      8,3 Н*м

      85 кгс*см

      73 фунт-сила-дюйма

      Для болта B

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

  2. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

    Нажмите здесьClick here

  3. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  4. УСТАНОВИТЕ ЛЕВУЮ ВЕРХНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick here

  5. УСТАНОВИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Нажмите здесьClick here

  6. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ

    Нажмите здесьClick here

  7. УСТАНОВИТЕ КАНАТНЫЙ КРЮК В СБОРЕ

    Нажмите здесьClick here

  8. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

    Нажмите здесьClick here

  9. УСТАНОВИТЕ НОЖКУ СИДЕНЬЯ № 1 В СБОРЕ

    • для сиденья с ручным приводом: Нажмите здесьClick here

    • для сидений с электроприводом: Нажмите здесьClick here

  10. УСТАНОВИТЕ ТЕХНОЛОГИЧЕСКУЮ КРЫШКУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    • Для сиденья с ручным приводом: Нажмите здесьClick here

    • Для сиденья с электроприводом: Нажмите здесьClick here

  11. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Нажмите здесьClick here

  12. УСТАНОВИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК

  13. УСТАНОВИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 2

    Нажмите здесьClick here

  14. УСТАНОВИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 1

    Нажмите здесьClick here

  15. УСТАНОВИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick here

  16. УСТАНОВИТЕ ЗАПАСНУЮ ШИНУ

  17. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 В СБОРЕ

    Нажмите здесьClick here

  18. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ

    Нажмите здесьClick here

  19. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

    • Для сиденья с ручным приводом: Нажмите здесьClick here

    • Для сиденья с электроприводом: Нажмите здесьClick here

  20. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick here

  21. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick here

  22. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick here

  23. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ

    Нажмите здесьClick here

  24. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  25. РЕГИСТРАЦИЯ ИДЕНТИФИКАТОРА ПЕРЕДАТЧИКА

    Нажмите здесьClick here

  26. ПРОВЕРЬТЕ СИСТЕМУ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

    Нажмите здесьClick here

  27. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    Нажмите здесьClick here
