БЛОК ЦИЛИНДРОВ ЗАМЕНА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ЗАМЕНИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО

    Note:

    Снимать соединительное кольцо нужно только в случае его замены.

    1. Снимите 2 соединительных кольца.

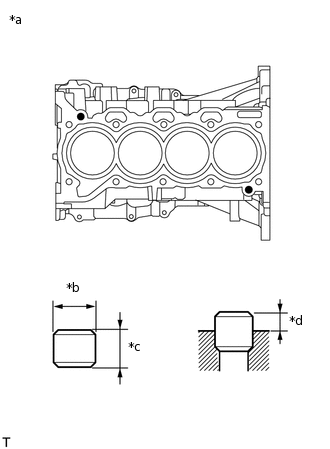

    2. A151025C05

      *a

      Верхняя сторона

      *b

      Ширина

      *c

      Высота

      *d

      Высота выступания

      С помощью молотка с пластмассовым покрытием установите 2 новых соединительных колец.

      Стандартное соединительное кольцо

      Высота

      Ширина

      Высота выступания

      14,3 - 14,7 мм (0,563 - 0,579 дюйма)

      12,9 - 13,0 мм (0,508 - 0,512 дюйма)

      7,5-8,5 мм (0,295-0,335 дюйма)

  2. ЗАМЕНИТЕ СТОПОРНЫЙ ШТИФТ

    Note:

    Снимать стопорные штифты нужно только для их замены.

    1. Извлеките 9 стопорных штифтов.

    2. С помощью молотка с пластмассовым покрытием установите 9 новых стопорных штифтов.

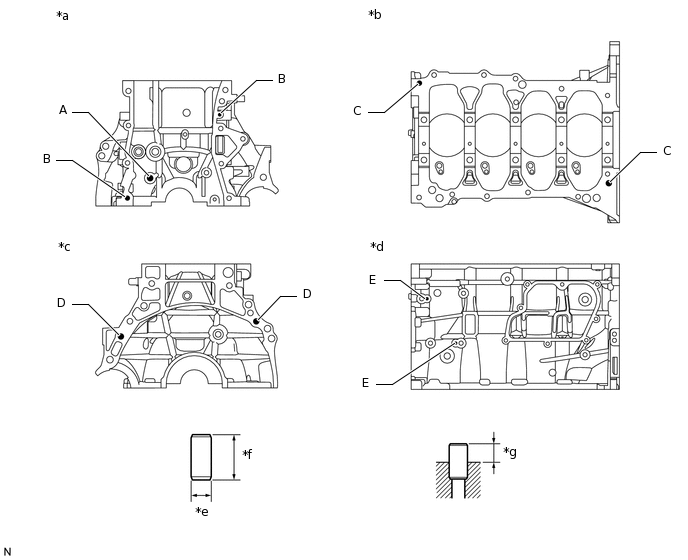

      A315710C02

      *a

      Передняя сторона

      *b

      Нижняя сторона

      *c

      Задняя сторона

      *d

      С левой стороны

      *e

      Ширина

      *f

      Высота

      *g

      Высота выступания

      -

      -

      Стандартный стопорный штифт

      Наименование

      Высота

      Ширина

      Высота выступания

      Штифт A

      36 мм (1,42 дюйма)

      10 мм (0,394 дюйма)

      18,5 - 19,5 мм (0,728 - 0,768 дюйма)

      Штифт B

      12 мм (0,472 дюйма)

      4 мм (0,157 дюйма)

      5,0 - 7,0 мм (0,197 - 0,276 дюйма)

      Штифт C

      18 мм (0,709 дюйма)

      8 мм (0,315 дюйма)

      8 - 10 мм (0,315 - 0,394 дюйма)

      Штифт D

      22 мм (0,866 дюйма)

      10 мм (0,394 дюйма)

      11 - 13 мм (0,433 - 0,512 дюйма)

      Штифт E

      12 мм (0,472 дюйма)

      4 мм (0,157 дюйма)

      5,0 - 6,0 мм (0,197 - 0,236 дюйма)

  3. ЗАМЕНИТЕ МАЛУЮ ОКОНЕЧНУЮ ВТУЛКУ ШАТУНА

    1. A132154N14

      С помощью специального инструмента и пресса выпрессуйте малую оконечную втулку шатуна.

      09222-30010

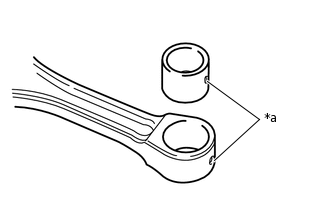

    2. A132157C16

      *a

      Смазочное отверстие

      Совместите отверстия для заливки масла в новой малой оконечной втулке шатуна и в шатуне.

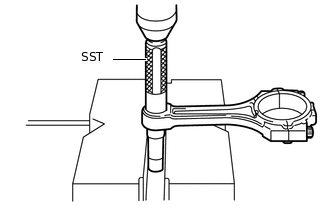

    3. A132154N15

      С помощью специального инструмента и пресса запрессуйте малую оконечную втулку шатуна.

      09222-30010

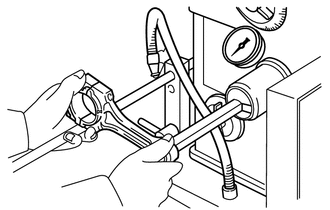

    4. A132159

      С помощью устройства для шлифовки отверстий малого диаметра обработайте втулку малой головки шатуна, чтобы получить номинальный масляный зазор между втулкой и поршневым пальцем.

      Номинальный масляный зазор

      0,005-0,011 мм (0,000197-0,000433 дюйма)

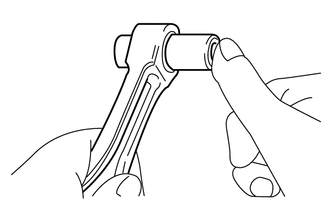

    5. A132160

      Покройте поршневой палец моторным маслом. Вставьте поршневой палец в шатун, нажав на него большим пальцем. Проверьте посадку поршневого пальца при нормальной комнатной температуре.
