САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА ЗАМЕНА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СЛЕЙТЕ МАСЛО ДЛЯ ДИФФЕРЕНЦИАЛА

    Click here

  2. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    (см. стр.Click here)

  3. СНИМИТЕ ЧАШКУ ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ

    (см. стр.Click here)

  4. СНИМИТЕ КРЫШКУ ЧАШКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

    Click here

  5. ЗАКРЕПИТЕ ЧАШКУ ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ

    Click here

  6. СНИМИТЕ САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

    1. C120868E06

      При помощи SST снимите сальник вала полуосевой шестерни заднего дифференциала.

      09308-00010

      Table 1. Обозначения на рисунке

      *1

      Сальник вала полуосевой шестерни заднего дифференциала

  7. УСТАНОВИТЕ САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

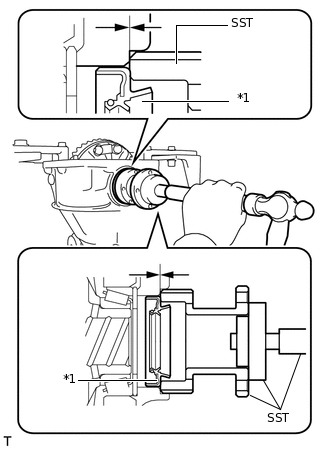

    1. C120912E06

      С помощью SST и молотка установите 2 новых сальника вала полуосевой шестерни заднего дифференциала.

      09213-70011

      09950-60010

      09950-70010

      09951-00410

      09951-00620

      09951-07100

      09952-06010

      Table 2. Обозначения на рисунке

      *1

      Сальник вала полуосевой шестерни заднего дифференциала

      Глубина установки сальника

      от -0,5 до 0,5 мм (от -0,0197 до 0,0197 дюйма)

      Note:

      • Чтобы обеспечить надлежащее уплотнение, равномерно обстучите сальник вала полуосевой шестерни заднего дифференциала.

      • При установке сальника подбейте его таким образом, чтобы его поверхность была заподлицо с чашкой заднего дифференциала.

  8. УСТАНОВИТЕ ЧАШКУ ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ

    Click here

  9. УСТАНОВИТЕ КРЫШКУ ЧАШКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

    Click here

  10. УСТАНОВИТЕ ЧАШКУ ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ

    (см. стр.Click here)

  11. УСТАНОВИТЕ ЗАДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    (см. стр.Click here)

  12. ДОЛЕЙТЕ МАСЛО ДЛЯ ДИФФЕРЕНЦИАЛА

    Click here
