ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ

   1. Проверьте работу переключателя.

      1.

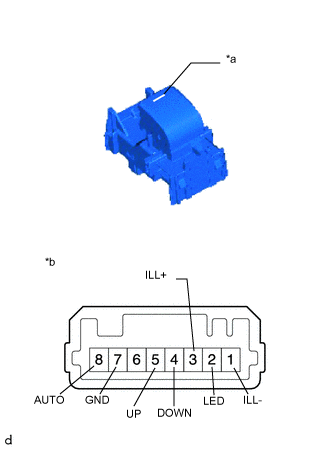

         *a	СИД горит
         *b	Устройство с неподсоединенным жгутом проводов (переключатель электрического стеклоподъемника в сборе)

         Измерьте сопротивление в соответствии со значениями, приведенными в таблице, при управлении выключателем.

         Номинальное сопротивление

         Подключение диагностического прибора	Положение переключателя	Номинальное значение
         5 (UP) - 7 (GND)	UP	Менее 1 Ом
         2 (LED) - 4 (DOWN)		Менее 1 Ом
         4 (DOWN) - 7 (GND)	OFF (ВЫКЛ)	Менее 1 Ом
         2 (LED) - 5 (UP)		Менее 1 Ом
         8 (AUTO) - 7 (GND)	DOWN (вниз)	Менее 1 Ом

         Если результат не соответствует требованиям, замените переключатель электрического стеклоподъемника в сборе.

   2. Проверьте, горит ли светодиод.

      1. Подайте напряжение аккумуляторной батареи на переключатель электрического стеклоподъемника в сборе и убедитесь, что светодиод горит.

         OK

         Указанные условия	Номинальное сопротивление
         Положительный (+) вывод аккумуляторной батареи → 3 (ILL+) Отрицательный (-) вывод аккумуляторной батареи → 1 (ILL-)	Светодиод горит

         Если результат не соответствует требованиям, замените переключатель электрического стеклоподъемника в сборе.
