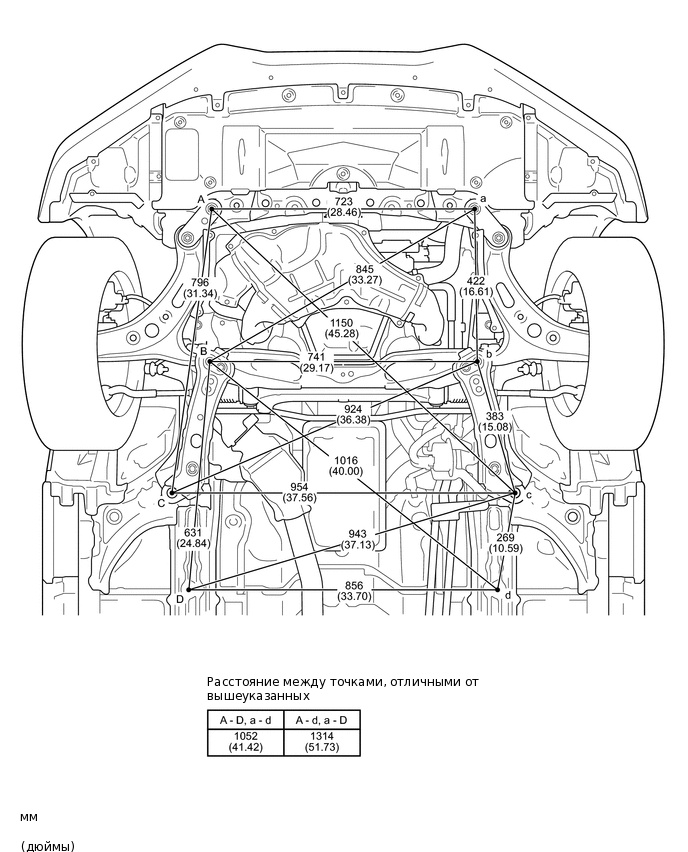

СПРАВОЧНЫЕ ЗНАЧЕНИЯ ДЛЯ НИЖНЕЙ ЧАСТИ КУЗОВА РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ

Tip:

  • Точки измерения со снятой нижней крышкой двигателя.

  • Если указан только один размер, значит левая и правая стороны симметричны.

  • В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

Table 1. Наименования контрольных точек

Схематическое обозначение

Наименование

Диаметр отверстия

мм (дюйм,)

A, a

Болт крепления пластины переднего рычага

M14 (0,55)

B, b

Болт крепления подрамника

M10 (0,39)

C, c

Болт крепления подрамника

M10 (0,39)

D, d

Стандартное отверстие для переднего бокового защитного бруса

φ18 (0,71)
K139453E01
