ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ
ПОРЯДОК ВЫПОЛНЕНИЯ
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с левосторонним рулевым управлением)
Проверьте работу переднего стеклоочистителя в прерывистом режиме.
-
*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)

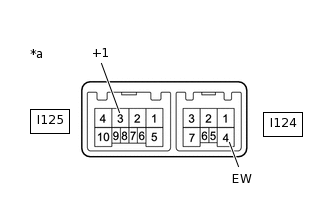

Подсоедините положительный (+) вывод вольтметра к контакту I125-3 (+1), а отрицательный (-) вывод - к контакту I124-4 (EW).
Включите зажигание.
Установите переключатель стеклоочистителя в положение INT.

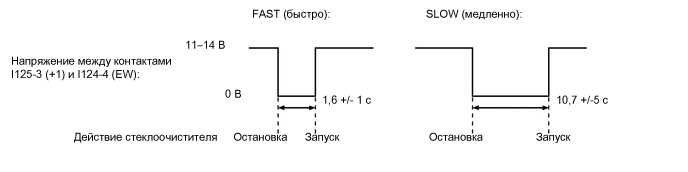

Включите стеклоочиститель в прерывистом режиме и проверьте напряжение между контактами I125-3 (+1) и I124-4 (EW).
OK

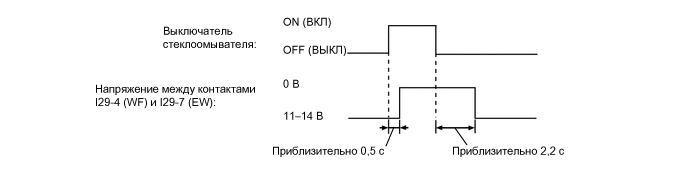

Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу переднего стеклоомывателя.
-

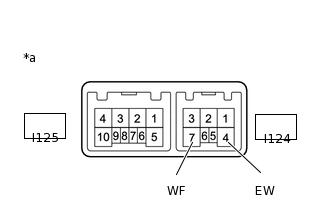

*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I124-7 (WF), а отрицательный (-) вывод - к контакту I124-4 (EW).
Включите зажигание.
Включите и выключите стеклоомыватель и измерьте напряжение между контактами I124-7 (WF) и I124-4 (EW).
OK

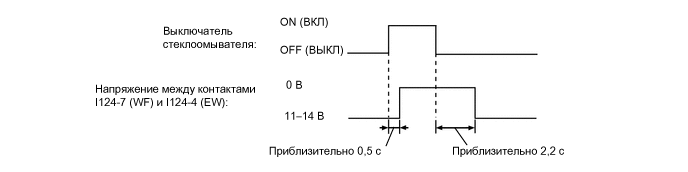

Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу заднего стеклоомывателя.
-

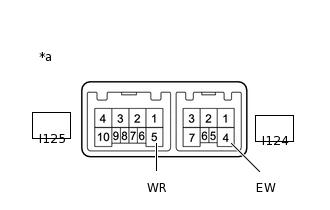

*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I125-5 (WR), а отрицательный (-) вывод - к контакту I124-4 (EW).
Включите зажигание.

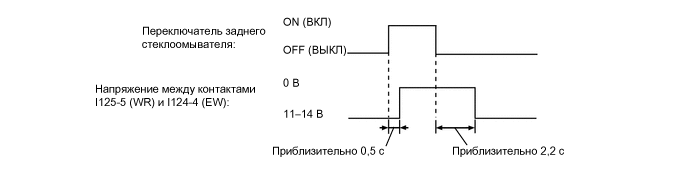

Включите и выключите стеклоомыватель и измерьте напряжение между контактами I125-5 (WR) и I124-4 (EW).
OK
Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с правосторонним рулевым управлением)
Проверьте работу переднего стеклоочистителя в прерывистом режиме (с левой стороны).
-
*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)

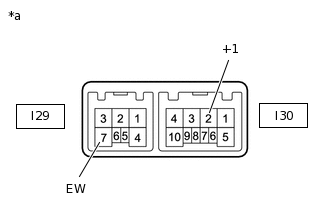

Подсоедините положительный (+) вывод вольтметра к контакту I30-2 (+1), а отрицательный (-) вывод - к контакту I29-7 (EW).
Включите зажигание.
Установите переключатель стеклоочистителя в положение INT.
Включите стеклоочиститель в прерывистом режиме и проверьте напряжение между контактами I30-2 (+1) и I29-7 (EW).
OK

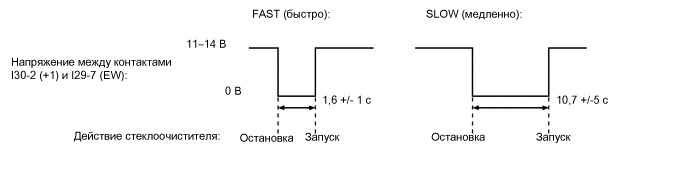

Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу переднего стеклоочистителя (с левой стороны).
-

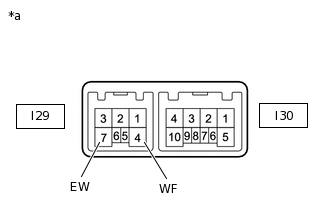

*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I29-4 (WF), а отрицательный (-) вывод - к контакту I29-7 (EW).
Включите зажигание.
Включите и выключите стеклоомыватель и измерьте напряжение между контактами I29-4 (WF) и I29-7 (EW).
OK
Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу заднего стеклоочистителя (с левой стороны).
-

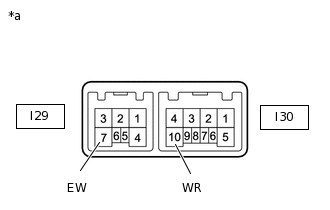

*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I30-10 (WR), а отрицательный (-) вывод - к контакту I29-7 (EW).
Включите зажигание.
Включите и выключите стеклоомыватель и измерьте напряжение между контактами I30-10 (WR) и I29-7 (EW).
OK

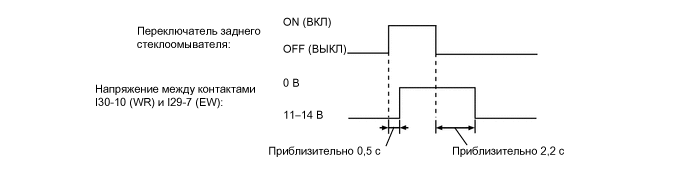

Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу переднего стеклоочистителя в прерывистом режиме (с правой стороны).
-
*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I125-3 (+1), а отрицательный (-) вывод - к контакту I124-4 (EW).
Включите зажигание.
Установите переключатель стеклоочистителя в положение INT.
Включите стеклоочиститель в прерывистом режиме и проверьте напряжение между контактами I125-3 (+1) и I124-4 (EW).
OK
Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу переднего стеклоочистителя (с правой стороны).
-
*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I124-7 (WF), а отрицательный (-) вывод - к контакту I124-4 (EW).
Включите зажигание.
Включите и выключите стеклоомыватель и измерьте напряжение между контактами I124-7 (WF) и I124-4 (EW).
OK
Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
Проверьте работу заднего стеклоочистителя (с правой стороны).
-
*a
Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Подсоедините положительный (+) вывод вольтметра к контакту I125-5 (WR), а отрицательный (-) вывод - к контакту I124-4 (EW).
Включите зажигание.
Включите и выключите стеклоомыватель и измерьте напряжение между контактами I125-5 (WR) и I124-4 (EW).
OK
Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
-
