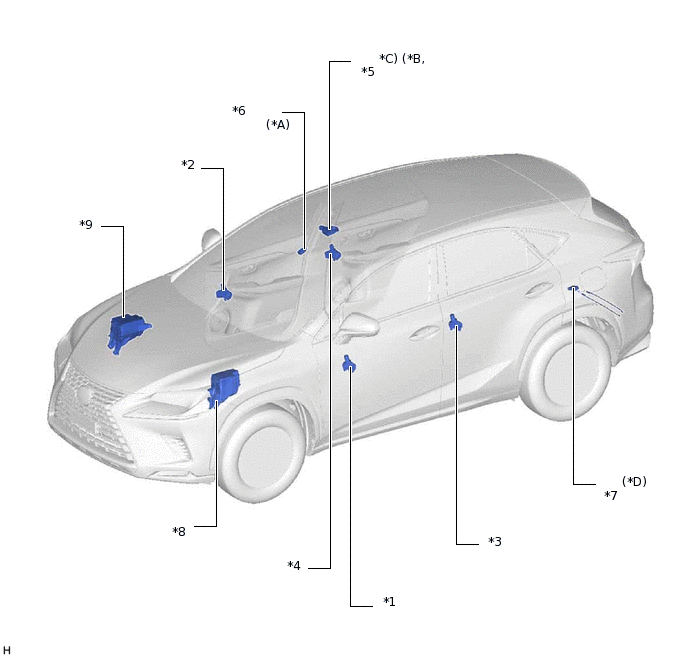

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*A |
для моделей с датчиком дождя |
*B |
для моделей с люком |
*C |
Для моделей с солнцезащитным навесом крыши |
*D |
для моделей с функцией бесконтактного управления автоматизированной дверью багажного отделения |
*1 |
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*2 |
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*4 |
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*5 |
ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ |
*6 |
ДАТЧИК ДОЖДЯ |
*7 |
ДАТЧИК БЕСКОНТАКТНОГО УПРАВЛЕНИЯ ДВЕРЬЮ МАХОМ НОГИ |
*8 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ STRG LOCK - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 |
*9 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 - ПРЕДОХРАНИТЕЛЬ IMMOBI - ПРЕДОХРАНИТЕЛЬ DOOR R/R |
- |
- |

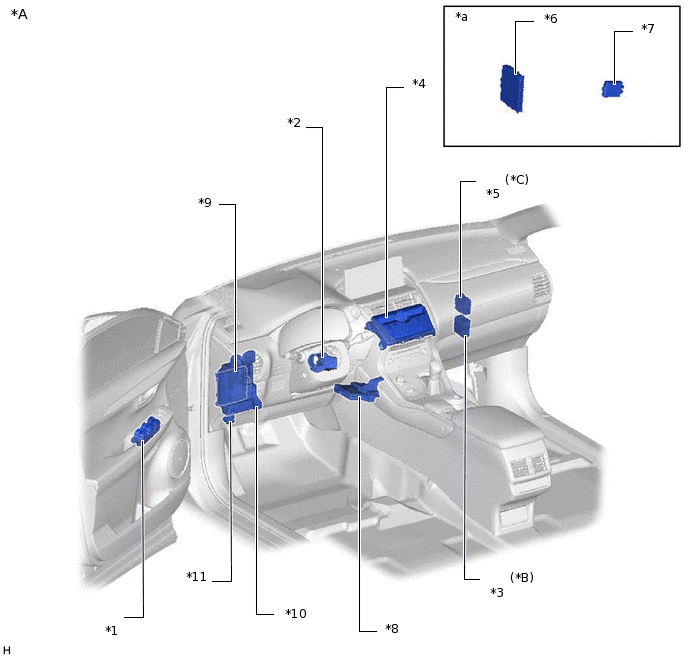

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с системой двойной блокировки |
*C |
для моделей с датчиком дождя |
- |
- |
*1 |
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*2 |
ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*3 |
РЕЛЕ УПРАВЛЕНИЯ ДВОЙНОЙ БЛОКИРОВКОЙ ДВЕРЕЙ В СБОРЕ |
*4 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*5 |
РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*6 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*7 |
БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
*8 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DOOR F/L - ПРЕДОХРАНИТЕЛЬ DOOR F/R - ПРЕДОХРАНИТЕЛЬ DOOR R/L - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 (для моделей без системы запуска и останова) - ПРЕДОХРАНИТЕЛЬ WIPER (для моделей с датчиком дождя) -ПРЕДОХРАНИТЕЛЬ ACC - ПРЕДОХРАНИТЕЛЬ IG2 № 3 - ПРЕДОХРАНИТЕЛЬ S/ROOF (для моделей с системой люка или системой солнцезащитного навеса крыши) - ПРЕДОХРАНИТЕЛЬ D/L № 2 (для моделей с системой двойной блокировки) |
*11 |
DLC3 |
- |
- |
*a |
Положение установки детали см. в бюллетене технического обслуживания |
- |
- |

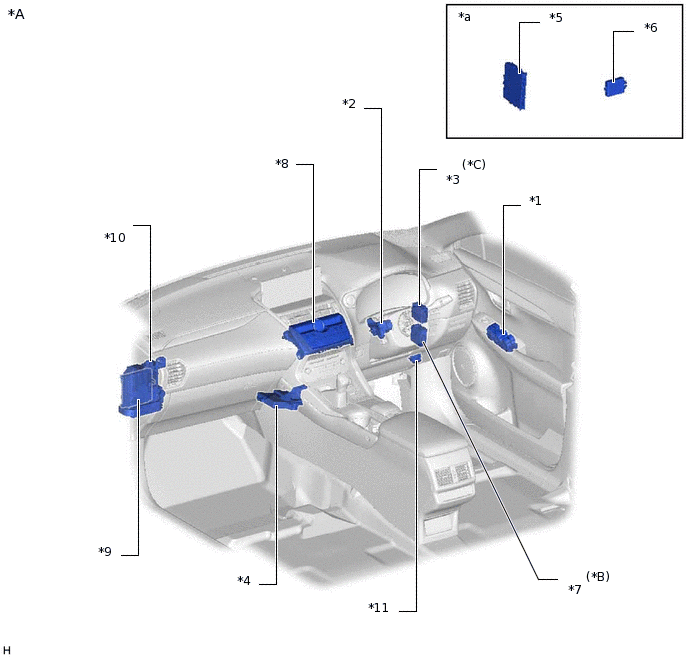

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
Для моделей с системой двойной блокировки |
*C |
для моделей с датчиком дождя |
- |
- |
*1 |
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*2 |
ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*3 |
РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*4 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*5 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*6 |
БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
*7 |
РЕЛЕ УПРАВЛЕНИЯ ДВОЙНОЙ БЛОКИРОВКОЙ ДВЕРЕЙ В СБОРЕ |
*8 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DOOR F/L - ПРЕДОХРАНИТЕЛЬ DOOR F/R - ПРЕДОХРАНИТЕЛЬ DOOR R/L - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 (для моделей без системы запуска и останова) - ПРЕДОХРАНИТЕЛЬ WIPER (для моделей с датчиком дождя) -ПРЕДОХРАНИТЕЛЬ ACC - ПРЕДОХРАНИТЕЛЬ IG2 № 3 - ПРЕДОХРАНИТЕЛЬ S/ROOF (для моделей с системой люка или системой солнцезащитного навеса крыши) - ПРЕДОХРАНИТЕЛЬ D/L № 2 (для моделей с системой двойной блокировки) |
*11 |
DLC3 |
- |
- |
*a |
Положение установки детали см. в бюллетене технического обслуживания |
- |
- |
