СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

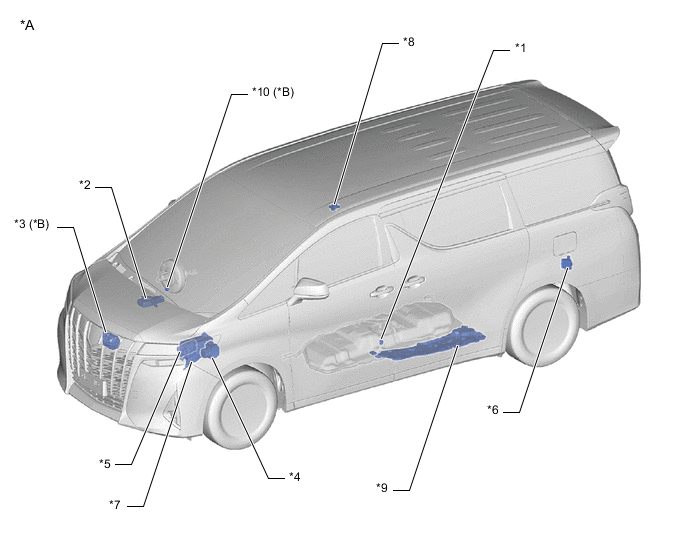

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с 2GR-FKS |
| *1 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ | *2 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *3 | ГЕНЕРАТОР В СБОРЕ | *4 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) |
| *5 | ECM | *6 | ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *7 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 - ПРЕДОХРАНИТЕЛЬ J/B-B - ПРЕДОХРАНИТЕЛЬ D/C CUT |
*8 | РЕЛЕ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ САЛОНА |
| *9 | БЛОК ЭЛЕКТРОПРИВОДА ЛЕВОЙ РАЗДВИЖНОЙ ДВЕРИ | *10 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ | *2 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *3 | ГЕНЕРАТОР В СБОРЕ | *4 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) |
| *5 | ECM | *6 | ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *7 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 - ПРЕДОХРАНИТЕЛЬ J/B-B - ПРЕДОХРАНИТЕЛЬ D/C CUT |
*8 | ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *9 | БЛОК ЭЛЕКТРОПРИВОДА ЛЕВОЙ РАЗДВИЖНОЙ ДВЕРИ | *10 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ |

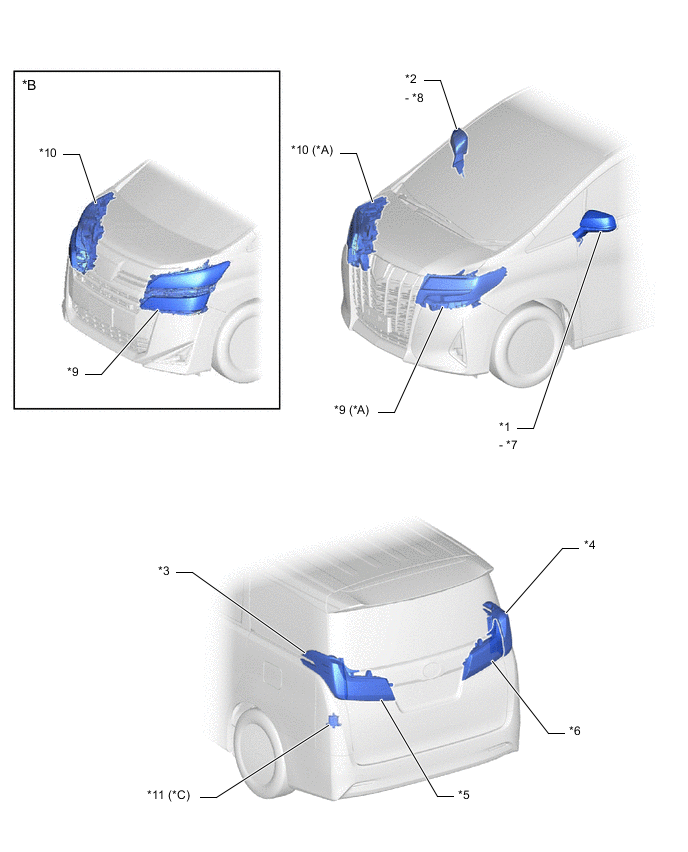

ИЛЛЮСТРАЦИЯ
| *A | для модели ALPHARD | *B | для модели VELLFIRE |
| *C | для моделей с системой контроля слепых зон | - | - |
| *1 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *2 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *3 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ | *4 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
| *5 | ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ | *6 | ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ |
| *7 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *8 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *9 | ЛЕВАЯ ФАРА В СБОРЕ - ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ - СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ЛЕВОЙ ФАРЫ |
*10 | ПРАВАЯ ФАРА В СБОРЕ - ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ - СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ПРАВОЙ ФАРЫ |
| *11 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | - | - |

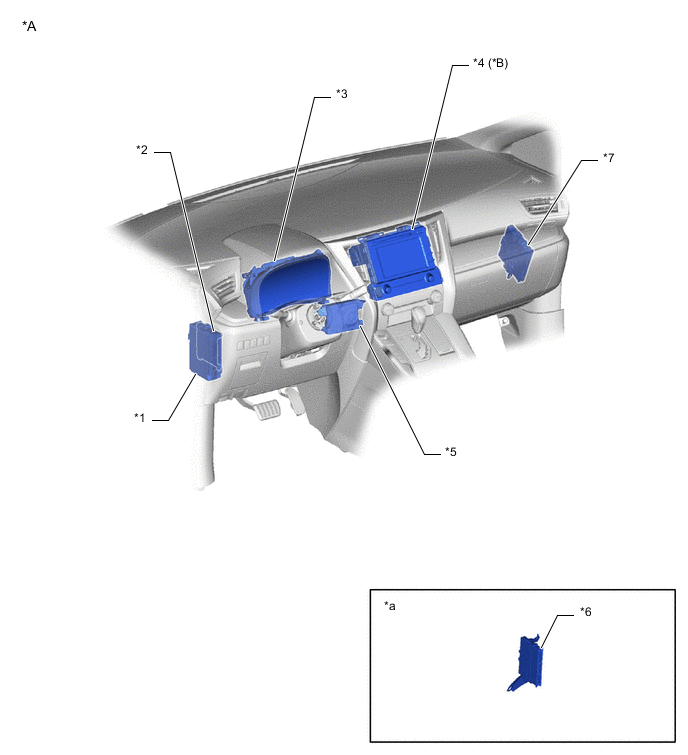

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с системой навигации |
| *1 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ | *2 | ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HAZ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *6 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
| *7 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ | *8 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

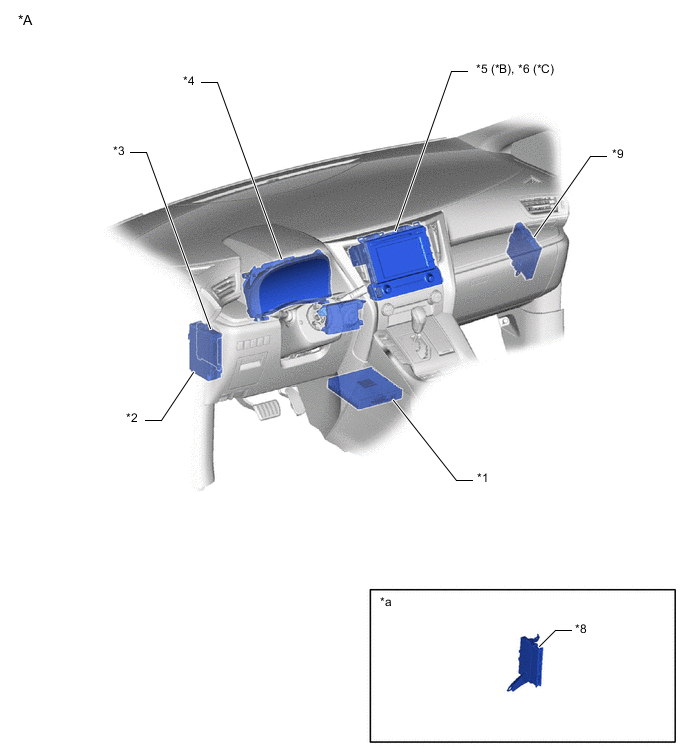

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением, с системой навигации | *B | для моделей с приемником системы навигации |
| *C | для моделей с радиоприемником с дисплеем | - | - |
| *1 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ | *2 | ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HAZ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ | *6 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *8 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *9 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | - | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

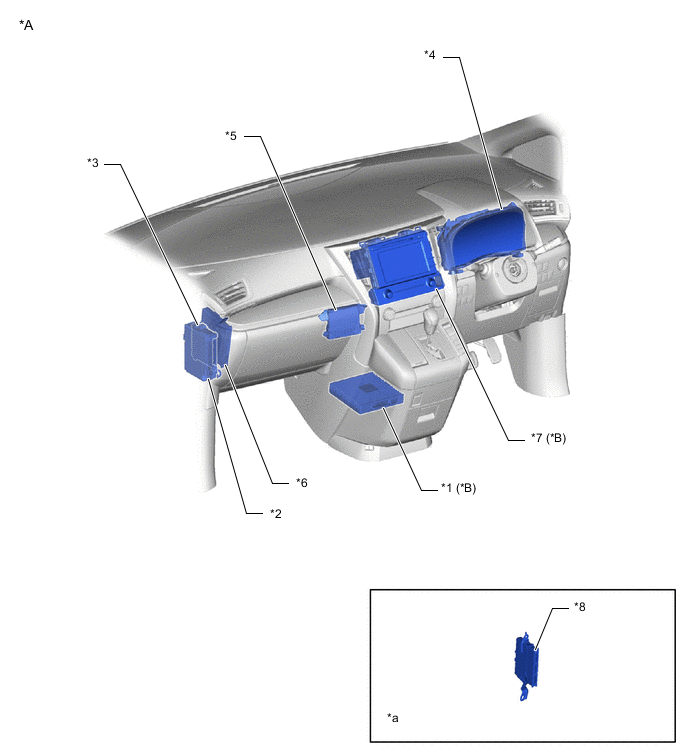

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением, без системы навигации | *B | Для моделей с аудиосистемой |
| *1 | ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ HAZ |
*2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *7 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | - | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

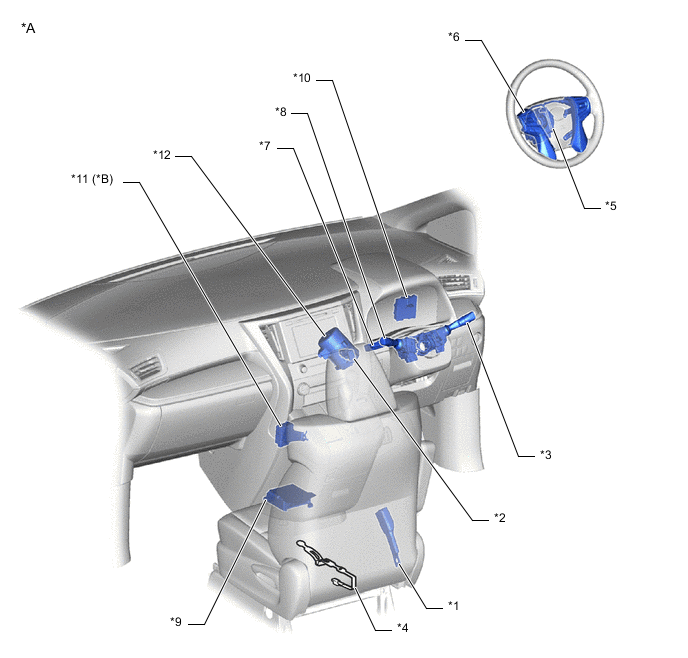

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с датчиком дождя |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *4 | ПОДУШКА ЛЕВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ (ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА) |
| *5 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *6 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *7 | ПЕРЕКЛЮЧАТЕЛЬ TRIP | *8 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *9 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *10 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *11 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *12 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |

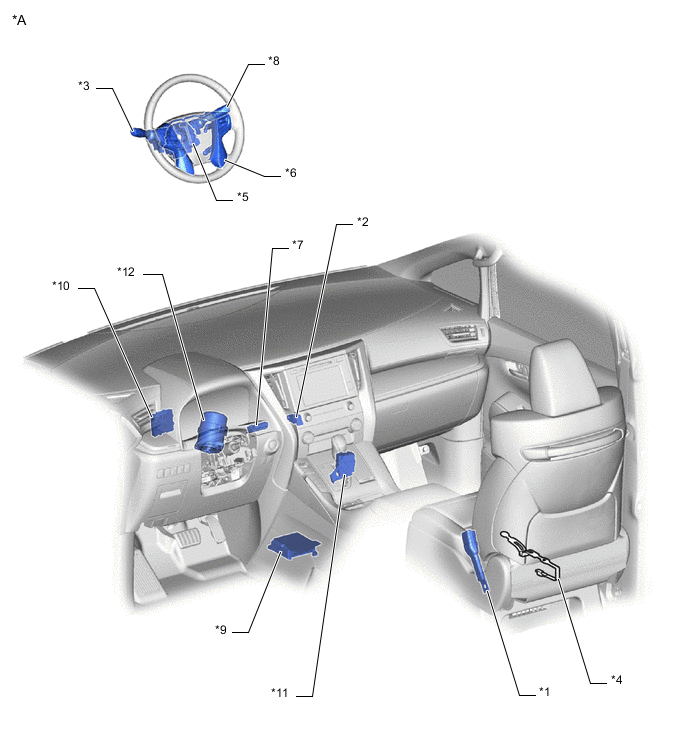

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *4 | ПОДУШКА ПРАВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ (ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА) |
| *5 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *6 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *7 | ПЕРЕКЛЮЧАТЕЛЬ TRIP | *8 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *9 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *10 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *11 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *12 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |

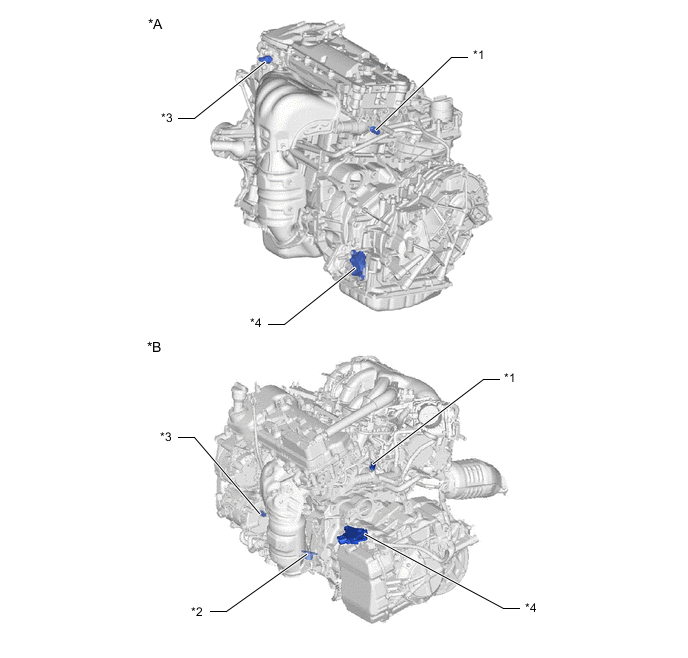

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с 2AR-FE | *B | для моделей с 2GR-FKS |
| *1 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СИСТЕМЫ E.F.I. | *2 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА |
| *3 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА | *4 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ |
