АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем), Diagnostic DTC:B15C3

Код DTC Наименование DTC
B15C3 Короткое замыкание в выходной цепи динамика

ОПИСАНИЕ

Данный DTC сохраняется в случае неисправности динамиков.

Код DTC Условие обнаружения DTC Неисправный участок
B15C3 Обнаружено короткое замыкание в выходной цепи динамика.

  • Динамики

  • Радиоприемник с дисплеем в сборе

  • Жгут или разъем

СХЕМА СОЕДИНЕНИЙ

A01E002E33

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Отсоедините разъемы R23 и R22 радиоприемника с дисплеем в сборе.

    2. Сбросьте DTC (см. стр. Click here).

    3. Проверьте, выводится ли код DTC B15C3.

      OK
      Код DTC B15C3 не выводится.

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Подсоедините разъем R22 радиоприемника с дисплеем в сборе.

    2. Сбросьте DTC (см. стр. Click here).

    3. Проверьте, выводится ли код DTC B15C3.

      OK
      Код DTC B15C3 не выводится.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ – ЗАДНИЙ ДИНАМИК) Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ – ПЕРЕДНИЙ ДИНАМИК № 2)


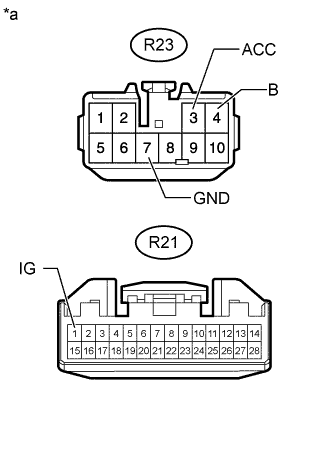

    1. Отсоедините разъем R23 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем T24*1 и/или T23*2 динамика.


      • *1: Для правой стороны

      • *2: Для левой стороны

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для правой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      R23-1 (FR+) - T24-4 Всегда Менее 1 Ом
      R23-5 (FR-) - T24-2
      R23-1 (FR+) - масса Всегда 10 кОм или более
      R23-5 (FR-) - масса
      Для левой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      R23-2 (FL+) - T23-4 Всегда Менее 1 Ом
      R23-6 (FL-) - T23-2
      R23-2 (FL+) - масса Всегда 10 кОм или более
      R23-6 (FL-) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕДНИЙ ДИНАМИК № 2 – ПЕРЕДНИЙ ДИНАМИК № 1)


    • *1: Для правой стороны

    • *2: Для левой стороны


    1. Отсоедините разъем T24*1 и/или T23*2 динамика.

    2. Отсоедините разъем S16*1 и/или S15*2 динамика.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для правой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      T24-3 (+) - S16-1 Всегда Менее 1 Ом
      T24-1 (-) - S16-2
      T24-3 (+) - масса Всегда 10 кОм или более
      T24-1 (-) - масса
      Для левой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      T23-3 (+) - S15-1 Всегда Менее 1 Ом
      T23-1 (-) - S15-2
      T23-3 (+) - масса Всегда 10 кОм или более
      T23-1 (-) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ


    1. A01E048

      Отсоедините разъем S16*1 и/или S15*2 динамика.


      • *1: Для правой стороны

      • *2: Для левой стороны

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 - 2 Всегда 4 Ом

    NG

    ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ Click here

    OK

  6. ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ


    1. Временно замените динамик новым или заведомо исправным (см. стр. Click here).

    2. Убедитесь в исчезновении неисправности.

      Tech Tips


      • Подсоедините все разъемы к динамикам.

      • Если возможна неисправность левого или правого динамика, проверка осуществляется путем замены правого динамика на левый, а левого – на правый.

      Результат
      Результат Следующий шаг
      Неисправность не пропадает A
      Неисправность исчезла B

    B

    ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ Click here

    A

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ – ЗАДНИЙ ДИНАМИК)


    1. для моделей с полуторной кабиной:


      1. Отсоедините разъем R22 радиоприемника с дисплеем в сборе.

      2. Отсоедините разъем S20*1 и/или S19*2 динамика.


        • *1: Для правой стороны

        • *2: Для левой стороны

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Для правой стороны
        Контакты для подключения диагностического прибора Условие Заданные условия
        R22-1 (RR+) - S20-1 Всегда Менее 1 Ом
        R22-3 (RR-) - S20-2
        R22-1 (RR+) - масса Всегда 10 кОм или более
        R22-3 (RR-) - масса
        Для левой стороны
        Контакты для подключения диагностического прибора Условие Заданные условия
        R22-2 (RL+) - S19-1 Всегда Менее 1 Ом
        R22-6 (RL-) - S19-2
        R22-2 (RL+) - масса Всегда 10 кОм или более
        R22-6 (RL-) - масса

    2. для моделей с двойной кабиной:


      1. Отсоедините разъем R22 радиоприемника с дисплеем в сборе.

      2. Отсоедините разъем S18*1 и/или S17*2 динамика.


        • *1: Для правой стороны

        • *2: Для левой стороны

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Для правой стороны
        Контакты для подключения диагностического прибора Условие Заданные условия
        R22-1 (RR+) - S18-1 Всегда Менее 1 Ом
        R22-3 (RR-) - S18-2
        R22-1 (RR+) - масса Всегда 10 кОм или более
        R22-3 (RR-) - масса
        Для левой стороны
        Контакты для подключения диагностического прибора Условие Заданные условия
        R22-2 (RL+) - S17-1 Всегда Менее 1 Ом
        R22-6 (RL-) - S17-2
        R22-2 (RL+) - масса Всегда 10 кОм или более
        R22-6 (RL-) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  8. ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ


    1. A01E048

      для моделей с полуторной кабиной:


      1. Отсоедините разъем S20*1 и/или S19*2 динамика.


        • *1: Для правой стороны

        • *2: Для левой стороны

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        1 - 2 Всегда 4 Ом

    2. для моделей с двойной кабиной:


      1. Отсоедините разъем S18*1 и/или S17*2 динамика.


        • *1: Для правой стороны

        • *2: Для левой стороны

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        1 - 2 Всегда 4 Ом

    NG

    ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here
