FUEL SYSTEM


  1. CONSTRUCTION


    1. A fuel pump (low pressure), fuel pump filter, fuel main valve assembly and pressure discharge valve assembly with integrated fuel suction tube assembly are used.

    2. The fuel pressure of the low-pressure fuel system is controlled by the pressure discharge valve assembly.

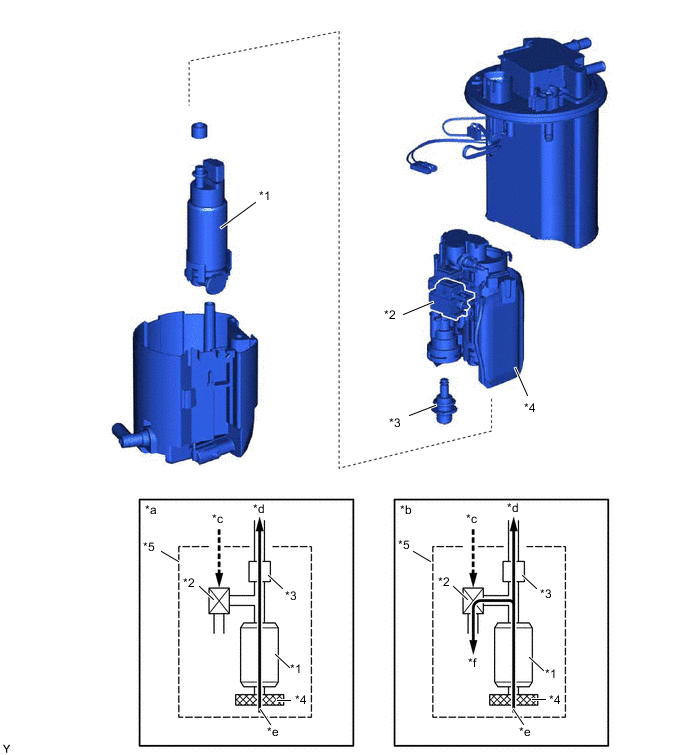

      Figure 1. Except Models for Korea

      A01GGAMC01
      *1 Fuel Pump (Low Pressure) *2 Pressure Discharge Valve Assembly
      *3 Fuel Main Valve Assembly *4 Fuel Pump Filter
      *5 Fuel Suction Tube Assembly - -
      *a When Fully Pressure-fed *b When Pressure Reduced
      *c ECM *d To Engine
      *e Fuel *f Return

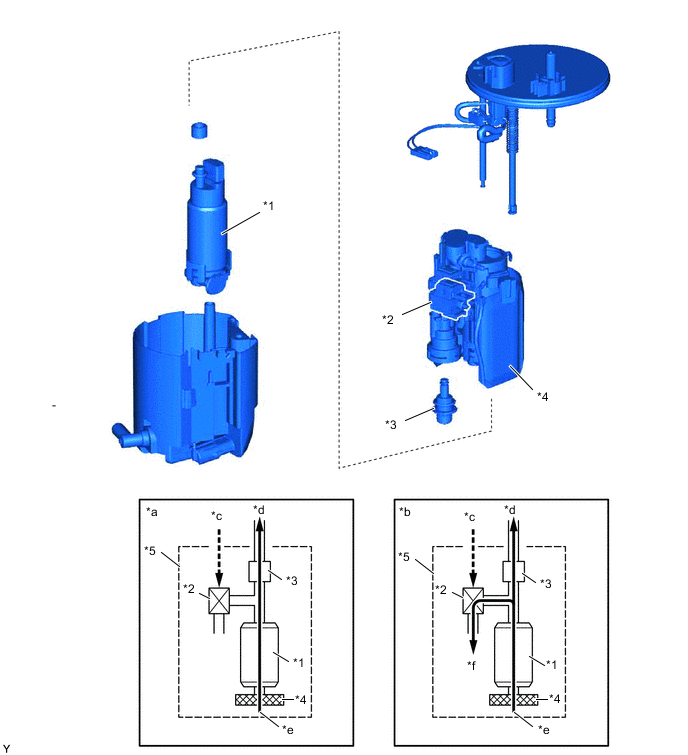

      Figure 2. Models for Korea

      A01GGHRC01
      *1 Fuel Pump (Low Pressure) *2 Pressure Discharge Valve Assembly
      *3 Fuel Main Valve Assembly *4 Fuel Pump Filter
      *5 Fuel Suction Tube Assembly - -
      *a When Fully Pressure-fed *b When Pressure Reduced
      *c ECM *d To Engine
      *e Fuel *f Return
