ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ ПРОВЕРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

При выполнении проверки следите за тем, чтобы в движущиеся узлы не попали пальцы или элементы одежды.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с левосторонним рулевым управлением)

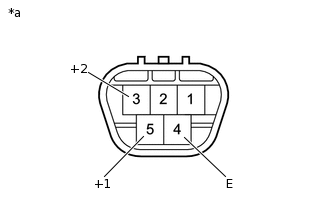

    E132856C12

    *a

    Устройство с отсоединенным жгутом проводов (электродвигатель стеклоочистителя ветрового стекла в сборе)

    1. Проверьте работу на низких оборотах (LO).

      1. Подайте напряжение аккумуляторной батареи на разъем электродвигателя стеклоочистителя ветрового стекла и проверьте скорость его работы.

        OK

        Указанные условия

        Номинальное сопротивление

        Положительный (+) вывод аккумуляторной батареи → контакт 5 (+1)

        Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (E)

        Вал электродвигателя вращается с малой скоростью

    2. Проверьте работу на высоких оборотах (HI).

      1. Подайте напряжение аккумуляторной батареи на разъем электродвигателя стеклоочистителя ветрового стекла и проверьте скорость его работы.

        OK

        Указанные условия

        Номинальное сопротивление

        Положительный вывод аккумуляторной батареи (+) → контакт 3 (+2)

        Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (E)

        Вал электродвигателя вращается с высокой скоростью

        Если результат проверки не отвечает требованиям, замените электродвигатель стеклоочистителя ветрового стекла в сборе.

  2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с правосторонним рулевым управлением)

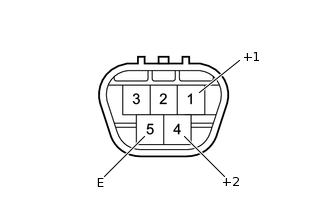

    1. E132856C05

      *a

      Устройство с отсоединенным жгутом проводов (электродвигатель стеклоочистителя ветрового стекла в сборе)

      Проверьте работу на низких оборотах (LO).

      1. Подайте напряжение аккумуляторной батареи на разъем электродвигателя стеклоочистителя ветрового стекла и проверьте скорость его работы.

        OK

        Указанные условия

        Номинальное сопротивление

        Положительный вывод аккумуляторной батареи (+) → контакт 1 (+1)

        Отрицательный (-) вывод аккумуляторной батареи → вывод 5 (E)

        Вал электродвигателя вращается с малой скоростью

    2. Проверьте работу на высоких оборотах (HI).

      1. Подайте напряжение аккумуляторной батареи на разъем электродвигателя стеклоочистителя ветрового стекла и проверьте скорость его работы.

        OK

        Указанные условия

        Номинальное сопротивление

        Положительный (+) вывод аккумуляторной батареи → контакт 4 (+2)

        Отрицательный (-) вывод аккумуляторной батареи → вывод 5 (E)

        Вал электродвигателя вращается с высокой скоростью

        Если результат проверки не отвечает требованиям, замените электродвигатель стеклоочистителя ветрового стекла в сборе.
