ЛАМПА ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже описан порядок работ для моделей с левосторонним управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

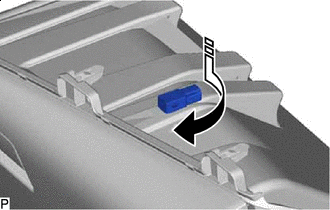

    1. E375091C01
      V113147

      Направление установки

      Поверните лампу освещения перчаточного ящика в сборе, как показано на рисунке, чтобы установить ее.

  2. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей без подушки безопасности для защиты коленей пассажира)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей пассажира)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 2 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей переднего пассажира)

    Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  9. УСТАНОВИТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьЩелкните по следующей ссылке

  11. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  12. УСТАНОВИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1

    Нажмите здесьЩелкните по следующей ссылке

  13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с подушкой безопасности для защиты коленей пассажира)

    для моделей с 2AR-FE:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с A25A-FKS:

    Нажмите здесьЩелкните по следующей ссылке

    для моделей с 2GR-FKS:

    Нажмите здесьЩелкните по следующей ссылке

  14. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ (для моделей с подушкой безопасности для защиты коленей пассажира)

    Нажмите здесьЩелкните по следующей ссылке

  15. ПРОВЕРЬТЕ СИГНАЛИЗАТОР SRS (для моделей с подушкой безопасности для защиты коленей пассажира)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке
