ДИНАМИЧЕСКАЯ СИСТЕМА ПОСТОЯННОГО ПОЛНОГО ПРИВОДА С РЕГУЛИРОВАНИЕМ КРУТЯЩЕГО МОМЕНТА ПРОВЕРКА / СБРОС КОДОВ DTC

  1. ПРОВЕРЬТЕ DTC (с использованием GTS)

    1. Проверьте DTC.

      1. Подключите GTS к DLC3.

      2. Включите зажигание (IG).

      3. Включите GTS.

      4. Следуя подсказкам на экране GTS, считайте коды DTC. Войдите в следующие меню: Chassis / Four Wheel Drive / Trouble Codes.

        Chassis > Four Wheel Drive > Trouble Codes

      5. Обратитесь к описанию кодов DTC.

        Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

  2. УДАЛИТЕ DTC (с использованием GTS)

    1. Удалите коды DTC.

      1. Подключите GTS к DLC3.

      2. Включите зажигание (IG).

      3. Включите GTS.

      4. Удалите коды DTC с помощью GTS. Войдите в следующие меню: Chassis / Four Wheel Drive / Trouble Codes.

        Chassis > Four Wheel Drive > Clear DTCs

      5. В соответствии с указаниями на дисплее GTS выберите экран данных кодов неисправностей с помощью кнопки удаления.

  3. ПРОВЕРЬТЕ DTC (при использовании диагностического жгута проводов SST)

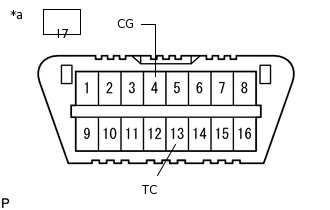

    1. C269109C19

      *a

      Вид спереди разъема DLC3

      Проверьте DTC.

      1. С помощью SST замкнуть контакты 13 (TC) и 4 (CG) разъема DLC3.

        09843-18040

      2. Включите питание (IG).

      3. Считайте коды DTC, отображаемые на мультиинформационном дисплее.

        Tip:

        • На мультиинформационном дисплее появляется сообщение "DAIG AWD", и ЭБУ полного привода проверяет систему на неисправности.

        • Если динамическая система постоянного полного привода с регулированием крутящего момента исправна, на мультиинформационном дисплее отображается сообщение "DIAG AWD FF" (код нормальной работы системы).

        • Если динамическая система постоянного полного привода с регулированием крутящего момента неисправна, на мультиинформационном дисплее появляется сообщение " DIAG AWD XX (DTC)".

        • Описание кодов DTC рассматривается в разделе "ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ".

          Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

        • Если на мультиинформационном дисплее не отображаются DTC, выполните соответствующие процедуры поиска неисправностей. Соответствующие процедуры поиска неисправностей содержатся в разделах, которые указаны в следующей таблице.

          Название раздела

          См. стр.

          Контрольная лампа постоянного полного привода не включается

          Щелкните по следующей ссылкеЩелкните по следующей ссылке

          Цепь контактов TC и CG

          Щелкните по следующей ссылкеЩелкните по следующей ссылке

  4. УДАЛИТЕ DTC (при использовании диагностического жгута проводов SST)

    1. С помощью SST соедините контакты 13 (TC) и 4 (CG) на DLC3.

      09843-18040

    2. Включите питание (IG).

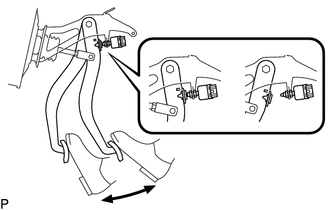

    3. C108863

      Удалите коды DTC, сохраненные в памяти ЭБУ полного привода, нажав педаль тормоза 8 или более раз в течение 5 секунд.

    4. Убедитесь, что на мультиинформационном дисплее для системы постоянного полного привода отображается сообщение "DAIG AWD FF".

    5. Отсоедините SST от контактов разъема DLC3.

    6. Выключите зажигание.

      Tip:

      При отсоединении провода от отрицательного (-) вывода аккумуляторной батареи или извлечении плавкого предохранителя ECU-IG № 6 коды DTC не могут быть удалены.
