РЕЗИНОВЫЙ СКРЕБОК ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ ЗАМЕНА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЛЕВУЮ ЩЕТКУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для типа A)

    1. B378832C02

      *a

      Кнопка блокировки

      Нажмите кнопку блокировки левой щетки переднего стеклоочистителя, чтобы отпустить блокировку.

    2. Снимите щетку переднего стеклоочистителя с рычага переднего стеклоочистителя, как показано на рисунке.

      Note:

      Не опускайте рычаг переднего стеклоочистителя со снятой щеткой переднего стеклоочистителя. Наконечник рычага может повредить поверхность ветрового стекла.

  2. СНИМИТЕ РЕЗИНОВЫЙ СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ (левый) (для типа A)

    1. B374862C01

      *a

      Прорезь

      Потяните резиновый скребок левой щетки стеклоочистителя в направлении, указанном на рисунке стрелкой.

    2. Вытяните резиновый скребок щетки переднего стеклоочистителя из прорези левой щетки переднего стеклоочистителя, чтобы снять его.

      Tip:

      Резиновый скребок щетки стеклоочистителя невозможно снять с концов левой щетки переднего стеклоочистителя.

  3. СНИМИТЕ ЛЕВУЮ ЩЕТКУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для типа B)

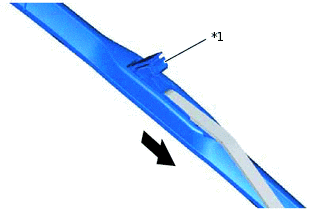

    1. B391362C01

      *1

      Держатель

      Поднимите держатель левой щетки переднего стеклоочистителя.

    2. Снимите левую щетку переднего стеклоочистителя с рычага левого переднего стеклоочистителя, как показано на рисунке.

      Note:

      Не опускайте рычаг переднего стеклоочистителя со снятой щеткой переднего стеклоочистителя. Наконечник рычага может повредить поверхность ветрового стекла.

  4. СНИМИТЕ РЕЗИНОВЫЙ СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ (левый) (для типа B)

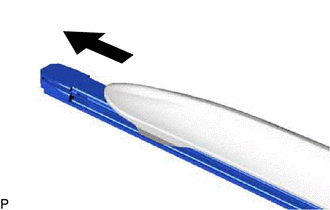

    1. E273045

      Снимите левый резиновый скребок переднего стеклоочистителя с 2 опорными пластинами резинового скребка с левой щетки переднего стеклоочистителя.

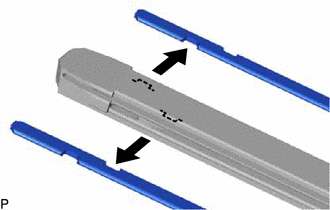

    2. E273046

      Снимите резиновый скребок щетки переднего стеклоочистителя на 2 опорные пластины с резинового скребка щетки стеклоочистителя, левый

  5. УСТАНОВИТЕ РЕЗИНОВЫЙ СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ (левый) (для типа A)

    1. B374864C01

      *a

      Прорезь

      *b

      Пробка

      Вставьте резиновый скребок щетки переднего стеклоочистителя в прорезь левой щетки переднего стеклоочистителя.

      Tip:

      Резиновый скребок щетки стеклоочистителя невозможно установить с концов левой щетки переднего стеклоочистителя.

    2. Потяните резиновый скребок левой щетки стеклоочистителя в направлении, указанном на рисунке стрелкой, так, чтобы он распределился по все длине крышки левой щетки переднего стеклоочистителя.

      Note:

      Убедитесь, что резиновый скребок левой щетки стеклоочистителя надежно закреплен в крышке и не достается.

  6. УСТАНОВИТЕ ЛЕВУЮ ЩЕТКУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для типа A)

    B378833C01

    *a

    Выступ рычага переднего стеклоочистителя

    *b

    Углубление щетки переднего стеклоочистителя

    *c

    Кнопка блокировки

    -

    -

    1. Совместите выступ левого рычага переднего стеклоочистителя с углублением левой щетки переднего стеклоочистителя и опустите левый рычаг переднего стеклоочистителя.

    2. Чтобы установить левую щетку переднего стеклоочистителя, сдвиньте ее до тех пор, пока кнопка блокировки не заблокируется.

      Note:

      Удостоверьтесь, что кнопка блокировки блокируется надежно в установочном положении.

  7. УСТАНОВИТЕ РЕЗИНОВЫЙ СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ (левый) (для типа B)

    1. E273047

      Переднего стеклоочистителя Установите 2 опорных пластины резинового скребка на левый резиновый скребок стеклоочистителя.

      Note:

      • Совместите выступы резинового скребка с пазами опорных пластин.

      • Совместите изгибы опорных пластин и ветрового стекла.

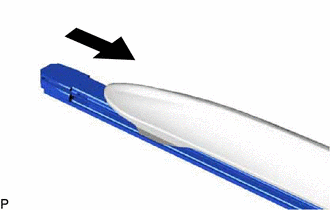

    2. E273048

      Установите левый резиновый скребок переднего стеклоочистителя с 2 опорными пластинами резинового скребка на левую щетку переднего стеклоочистителя, как показано на рисунке.

      Note:

      С усилием наденьте резиновый скребок и опорные пластины на щетку переднего стеклоочистителя, чтобы обеспечить надежную посадку.

  8. УСТАНОВИТЕ ЛЕВУЮ ЩЕТКУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для типа B)

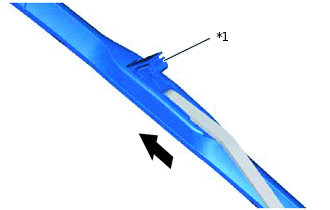

    1. B391363C01

      *1

      Держатель

      Установите левую щетку переднего стеклоочистителя, как показано на рисунке.

    2. Установите держатель левой щетки переднего стеклоочистителя.
