СИСТЕМА SFI, диагностические DTC:P2A0026 и P2A0326

Код DTC Наименование DTC
P2A0026 Кислородный датчик, контур, диапазон / рабочие характеристики, ряд 1, датчик 1 — частота переключения сигнала ниже порогового значения
P2A0326 Кислородный датчик, контур, диапазон / рабочие характеристики, ряд 2, датчик 1 — частота переключения сигнала ниже порогового значения

ОПИСАНИЕ

См. DTC P21951D.

Нажмите здесьЩелкните по следующей ссылке

Tip:

Несмотря на то, что коды DTC указывают на кислородный датчик, данные коды относятся к датчику состава топливовоздушной смеси.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

Примечание

P2A0026

Кислородный датчик, контур, диапазон / рабочие характеристики, ряд 1, датчик 1 — частота переключения сигнала ниже порогового значения

Вычисленное значение степени износа на основании времени реакции датчика состава топливовоздушной смеси ниже порогового значения (логика диагностирования за 2 поездки).

  • Датчик состава топливовоздушной смеси (ряд 1, датчик 1)

  • Система забора воздуха

  • Топливная форсунка для впрыска во впускной канал

  • Топливная форсунка для непосредственного впрыска

  • Давление в топливной системе в контуре низкого давления

  • Давление в топливной системе в контуре высокого давления

  • Топливная система

  • ECM

Загорается

Код DTC сохраняется

Код SAE: P2A00

P2A0326

Кислородный датчик, контур, диапазон / рабочие характеристики, ряд 2, датчик 1 — частота переключения сигнала ниже порогового значения

Вычисленное значение степени износа на основании времени реакции датчика состава топливовоздушной смеси ниже порогового значения (логика диагностирования за 2 поездки).

  • Датчик состава топливовоздушной смеси (ряд 2, датчик 1)

  • Система забора воздуха

  • Топливная форсунка для впрыска во впускной канал

  • Топливная форсунка для непосредственного впрыска

  • Давление в топливной системе в контуре низкого давления

  • Давление в топливной системе в контуре высокого давления

  • Топливная система

  • ECM

Загорается

Код DTC сохраняется

Код SAE: P2A03

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

После прогрева двигателя ECM осуществляет обратную связь по соотношению воздух-топливо для поддержания на уровне, близком к стехиометрическому. Кроме этого, после выполнения необходимых условий осуществляется активное регулирование соотношения воздух-топливо в течение приблизительно 30 с для измерения времени отклика датчика состава топливовоздушной смеси. Во время выполнения активного регулирования соотношения воздух-топливо ECM принудительно повышает и понижает объем впрыска топлива на определенное количество на основании стехиометрического соотношения, вычисленного в ходе выполнения обычного регулирования соотношения воздух-топливо, и измеряет время реакции датчика состава топливовоздушной смеси. Во время активного регулирования соотношения воздух-топливо ECM получает сигнал датчика состава топливовоздушной смеси и использует его для вычисления степени износа на основании времени реакции этого датчика.

Если время реакции датчика состава топливовоздушной смеси о степени износа ниже порогового значения, ЕСМ воспринимает это как неисправность и регистрирует DTC.

A115363E55

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства

Датчик состава топливовоздушной смеси

Продолжительность работы

Один раз в течение одной поездки

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

Включено регулирование соотношения воздух-топливо

Выполнение проверки

Условия, при которых выполняется активное регулирование соотношения воздух-топливо

-

Температура охлаждающей жидкости

Не менее 75°C (167°F)

Холостой ход

Выкл

Частота вращения коленчатого вала двигателя

Менее 3000 об/мин

Состояние датчика состава топливовоздушной смеси

Действует

Нагрузка двигателя

10% или выше и менее 70%

Контроль состояния каталитического нейтрализатора

Пока не выполнено

Массовый расход воздуха

3,5 г/с или больше и менее 18 г/с

РЕЖИМ ПРОВЕРОЧНОЙ ПОЕЗДКИ

Tip:

Поездка в проверочном режиме активирует контроль времени реакции датчика состава топливовоздушной смеси.

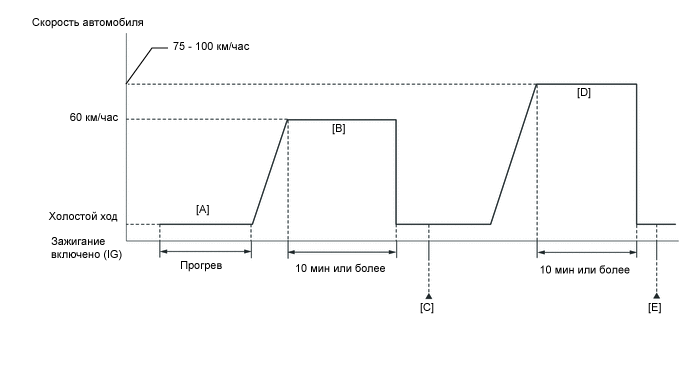

A295461E47

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG).

  3. Включите GTS.

  4. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  5. Выключите зажигание и подождите не менее 30 с.

  6. Включите зажигание двигателя (IG).

  7. Включите диагностический прибор TechDoc3.

  8. Запустите и прогрейте двигатель (пока температура охлаждающей жидкости двигателя не достигнет уровня не менее 75°C (167°F)) [A].

  9. Совершите поездку на автомобиле со скоростью примерно 60 км/час (37 миль в час) длительностью не менее 10 мин в городских условиях [B].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

  10. Войдите в следующие меню: Powertrain / Engine / Trouble Codes [C].

  11. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  12. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

  13. Введите DTC: P2A0026 или P2A0326.

  14. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Tip:

    • Если результат проверки NORMAL, система исправна.

    • Если результат проверки ABNORMAL, система неисправна.

    • Если результатом проверки является состояние INCOMPLETE, и нет ожидающих обработки DTC, выполните следующие действия.

  15. Совершите поездку на автомобиле со скоростью 75-100 км/час (47-62 мили в час) длительностью 10 мин [D].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

  16. Войдите в следующие меню: Powertrain / Engine / Trouble Codes [E].

  17. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  18. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

  19. Введите DTC: P2A0026 или P2A0326.

  20. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Tip:

    • Если результат проверки NORMAL, система исправна.

    • Если результат проверки ABNORMAL, система неисправна.

    • Если в качестве результата проверки отображается состояние INCOMPLETE, совершите повторную поездку на автомобиле с повышенной нагрузкой, а затем повторно проверьте результат.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC P21951D.

Нажмите здесьЩелкните по следующей ссылке

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tip:

  • Код DTC P2A0026 или P2A0326 может также регистрироваться, если соотношение воздух-топливо постоянно обогащено или постоянно обеднено.

  • Причиной низкого напряжения на выходе датчика состава топливовоздушной смеси может быть обогащение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обогащенной смеси.

  • Причиной высокого напряжения на выходе датчика состава топливовоздушной смеси может быть обеднение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обедненной смеси.

  • Рядом 1 считается ряд, содержащий цилиндр № 1*.

    *: Цилиндром № 1 считается цилиндр, который находится дальше всего от коробки передач.

  • Рядом 2 считается ряд, в котором нет цилиндра № 1.

  • Датчиком 1 считается ближайший к двигателю датчик.

  • Датчиком 2 считается наиболее удаленный от двигателя датчик.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ КАКИЕ-ЛИБО ДРУГИЕ DTC (ПОМИМО DTC P2A0026 ИЛИ P2A0326)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine / Trouble Codes.

    5. Считайте коды DTC.

      Powertrain > Engine > Trouble Codes

      Result

      Result

      Перейти К

      DTC P2A0026 или P2A0326 выводится

      А

      DTC P2A0026 или P2A0326 и другие коды DTC выводятся

      B
      Tip:

      Если выводятся какие-либо DTC помимо P2A0026 и P2A0326, сначала выполните диагностику для этих DTC.

    B

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    A

  2. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

    5. Войдите в следующие меню: Powertrain / Engine / Active Test / Control the Injection Volume for A/F Sensor / Data List / Coolant Temperature / A/F (O2) Sensor Voltage B1S1 и O2 Sensor Voltage B1S2 или A/F (O2) Sensor Voltage B2S1 и O2 Sensor Voltage B2S2.

      Powertrain > Engine > Active Test

      Экран активной диагностики

      Control the Injection Volume for A/F Sensor

      Экран Data List

      A/F (O2) Sensor Voltage B1S1

      A/F (O2) Sensor Voltage B2S1

      O2 Sensor Voltage B1S2

      O2 Sensor Voltage B2S2

      Coolant Temperature

    6. Выполните испытание "Control the Injection Volume for A/F Sensor" на холостом ходу двигателя.

    7. Контролируйте выходные напряжения датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (параметры A/F (O2) Sensor Voltage B1S1 и O2 Sensor Voltage B1S2 или A/F (O2) Sensor Voltage B2S1 и O2 Sensor Voltage B2S2) на экране GTS.

      Tip:

      • Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 12,5%.

      • Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.

      • Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.

      Номинальное значение/Номинальный режим

      Информация на дисплее GTS (датчик)

      Injection Volume

      Status

      Напряжение

      A/F (O2) Sensor Voltage B1S1

      A/F (O2) Sensor Voltage B2S1

      (датчик состава топливовоздушной смеси)

      12.5%

      Обогащение

      Менее 3,1 В

      -12.5%

      Обеднение

      Более 3,4 В

      O2 Sensor Voltage B1S2

      O2 Sensor Voltage B2S2

      (подогреваемый кислородный датчик)

      12.5%

      Обогащение

      Более 0,55 В

      -12.5%

      Обеднение

      Менее 0,4 В

      Result

      Status of A/F (O2) Sensor Voltage B1S1 или A/F (O2) Sensor Voltage B2S1

      Status of O2 Sensor Voltage B1S2 или O2 Sensor Voltage B2S2

      Состояние соотношения воздух-топливо и состояние датчика состава топливовоздушной смеси

      Следующий шаг

      Обедненение/обогащение

      Обедненение/обогащение

      Нормальное

      А

      Обеднение

      Обеднение

      Фактическое соотношение воздух-топливо – обедненное

      B

      Обогащение

      Обогащение

      Фактическое соотношение воздух-топливо – обогащенное

      Обеднение

      Обедненение/обогащение

      Неисправность датчика состава топливовоздушной смеси

      C

      Обогащение

      Обедненение/обогащение

      Неисправность датчика состава топливовоздушной смеси

      • Обеднение: При проведении испытания "Control the Injection Volume for A/F Sensor" в режиме Active Test выходное напряжение датчика состава топливовоздушной смеси (A/F (O2) Sensor Voltage B1S1 или A/F (O2) Sensor Voltage B2S1) неизменно превышает 3,4 В, а выходное напряжение подогреваемого кислородного датчика (O2 Sensor Voltage B1S2 или O2 Sensor Voltage B2S2) неизменно ниже 0,4 В.

      • Обогащение: В ходе испытания "Control the Injection Volume for A/F Sensor" в режиме Active Test значение A/F (O2) Sensor Voltage B1S1 или A/F (O2) Sensor Voltage B2S1 неизменно ниже 3,1 В, а значение O2 Sensor Voltage B1S2 или O2 Sensor Voltage B2S2 неизменно превышает 0,55 В.

      • Обедненение/обогащение: При проведении испытания "Control the Injection Volume for A/F Sensor" в режиме Active Test выходное напряжение датчика состава топливовоздушной смеси или подогреваемого кислородного датчика изменяется в пределах допустимого диапазона.

        Tip:

        См. раздел "Data List / Active Test" [A/F (O2) Sensor Voltage B1S1, O2 Sensor Voltage B1S2, A/F (O2) Sensor Voltage B2S1 и O2 Sensor Voltage B2S2].

        Нажмите здесьЩелкните по следующей ссылке

    B

    ПРОВЕРЬТЕ ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)Щелкните по следующей ссылке

    C

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИЩелкните по следующей ссылке

    A

  3. УДАЛИТЕ DTC

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Сбросьте DTC.

      Powertrain > Engine > Clear DTCs

    5. Выключите зажигание и подождите не менее 30 с.

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  4. ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ DTC СНОВА (DTC P2A0026 ИЛИ P2A0326)

    1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

    2. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

      Powertrain > Engine > Utility

      Информация на дисплее прибора

      All Readiness

    3. Введите DTC: P2A0026 или P2A0326.

    4. Проверьте результат проверки DTC.

      Result

      Result

      Перейти К

      NORMAL

      (коды DTC не выводятся)

      А

      ABNORMAL

      (DTC P2A0026 или P2A0326 выводится)

      B
    A

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылке

    B

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИЩелкните по следующей ссылке

  5. ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

    1. Проверьте датчик состава топливовоздушной смеси.

      Нажмите здесьЩелкните по следующей ссылке

      Tip:

      Выполните "Проверку после ремонта" после замены датчика состава топливовоздушной смеси.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  6. ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

    1. Проверьте систему впуска на наличие утечек вакуума.

      Нажмите здесьЩелкните по следующей ссылке

      OK

      Утечки в системе впуска воздуха отсутствуют.

      Tip:

      Выполните "Проверку после ремонта" после ремонта или замены системы забора воздуха.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВПУСКА ВОЗДУХА

    СООТВ

  7. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

    1. Проверьте, нет ли утечек отработавших газов.

      OK

      Утечки газов из системы выпуска отработавших газов нет.

      Tip:

      Выполните "Проверку после ремонта" после ремонта или замены системы выпуска.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

    СООТВ

  8. ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ (В ЧАСТИ СИСТЕМЫ С НИЗКИМ ДАВЛЕНИЕМ)

    1. Проверьте давление в части топливной системы с низким давлением.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ТОПЛИВОПРОВОДЩелкните по следующей ссылке

    СООТВ

  9. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ДЛЯ ВПРЫСКА ВО ВПУСКНОЙ КАНАЛ)

    1. Проверьте топливную форсунку для впрыска во впускной канал в сборе (оцените объем впрыска топлива и проверьте схему впрыска).

      Нажмите здесьЩелкните по следующей ссылке

      Tip:

      Выполните "Проверку после ремонта" после замены топливной форсунки в сборе (для впрыска во впускной канал).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ ДЛЯ ВПРЫСКА ВО ВПУСКНОЙ КАНАЛ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    СООТВ

  10. СНИМИТЕ ПОКАЗАНИЯ GTS (FUEL PRESSURE (HIGH))

    1. Подключите GTS к DLC3.

    2. Запустите двигатель.

    3. Включите диагностический прибор TechDoc3.

    4. Войдите в следующие меню: Powertrain / Engine / Data List / Engine Speed, Coolant Temperature и Fuel Pressure (High) и Injection Mode.

      Powertrain > Engine > Data List

      Информация на дисплее прибора

      Engine Speed

      Coolant Temperature

      Fuel Pressure (High)

      Injection Mode

    5. Убедитесь, что все дополнительное оборудование выключено, запустите двигатель и прогревайте его, пока температура охлаждающей жидкости двигателя не достигнет 75 °C (167 °F) или выше.

    6. Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.

      Номинальное значение/Номинальный режим

      Дисплей GTS

      Условие

      Номинальное значение

      Fuel Pressure (High)

      • Положение рычага переключения передач: P

      • A/C: Выкл

      • Двигатель прогрет

      • Частота вращения коленчатого вала двигателя: 3000 об/мин

      • Режим впрыска топлива: Для непосредственного впрыска

      2400 - 19500 кПа изб

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВНУЮ СИСТЕМУ (ВЫСОКОГО ДАВЛЕНИЯ)

    СООТВ

  11. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ДЛЯ НЕПОСРЕДСТВЕННОГО ВПРЫСКА ТОПЛИВА В ЦИЛИНДР)

    1. Проверьте топливную форсунку для непосредственного впрыска в сборе.

      Нажмите здесьЩелкните по следующей ссылке

      Tip:

      Выполните "Проверку после ремонта" после замены топливной форсунки в сборе (для непосредственного впрыска).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИЩелкните по следующей ссылке

    НЕ СООТВ.

    ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ ДЛЯ НЕПОСРЕДСТВЕННОГО ВПРЫСКА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  12. ПРОВЕРЬТЕ ТОПЛИВОПРОВОД

    1. Убедитесь в отсутствии утечек и засорений в топливопроводах.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ЦЕПЬ УПРАВЛЕНИЯ ТОПЛИВНЫМ НАСОСОМ"

    Нажмите здесьЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВНУЮ СИСТЕМУ

  13. ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    1. Замените датчик состава топливовоздушной смеси.

      Нажмите здесьЩелкните по следующей ссылке

      Tip:

      Выполните "Проверку после ремонта" после замены датчика состава топливовоздушной смеси.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  14. УДАЛИТЕ DTC

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Сбросьте DTC.

      Powertrain > Engine > Clear DTCs

    5. Выключите зажигание и подождите не менее 30 с.

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  15. ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ DTC СНОВА (DTC P2A0026 ИЛИ P2A0326)

    1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

    2. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

      Powertrain > Engine > Utility

      Информация на дисплее прибора

      All Readiness

    3. Введите DTC: P2A0026 или P2A0326.

    4. Проверьте результат проверки DTC.

      Result

      Result

      Перейти К

      NORMAL

      (коды DTC не выводятся)

      А

      ABNORMAL

      (DTC P2A0026 или P2A0326 выводится)

      B
