ФИЛЬТР ПОДАВЛЕНИЯ ПОМЕХ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с ручным приводом)

   Нажмите здесьClick hereClick here

2. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с электроприводом)

   Нажмите здесьClick hereClick here

3. СНИМИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ

   Нажмите здесьClick hereClick here

4. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

   Нажмите здесьClick hereClick here

5. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 В СБОРЕ

   Нажмите здесьClick hereClick here

6. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ

   Нажмите здесьClick hereClick here

7. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

   Нажмите здесьClick hereClick here

8. СНИМИТЕ ЗАПАСНУЮ ШИНУ (для моделей с запасным колесом)

   Нажмите здесьClick hereClick here

9. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

   Нажмите здесьClick hereClick here

10. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

    Нажмите здесьClick hereClick here

11. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick here

12. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

    Нажмите здесьClick hereClick here

13. СНИМИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 1 В СБОРЕ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick here

14. СНИМИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 1 В СБОРЕ (для моделей без запасного колеса)

    Нажмите здесьClick hereClick here

15. СНИМИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 2 В СБОРЕ (для моделей с запасным колесом)

    Нажмите здесьClick hereClick here

16. СНИМИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ № 2 В СБОРЕ (для моделей без запасного колеса)

    Нажмите здесьClick hereClick here

17. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Нажмите здесьClick hereClick here

18. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

19. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

20. СНИМИТЕ ЛЕВУЮ ВЕРХНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick hereClick here

21. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ

    Нажмите здесьClick hereClick here

22. СНИМИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ

    Нажмите здесьClick hereClick here

23. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Нажмите здесьClick hereClick here

24. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick hereClick here

25. СНИМИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

    Нажмите здесьClick hereClick here

26. СНИМИТЕ КОНДЕНСАТОР НАСТРОЙКИ РАДИОПРИЕМНИКА

    Note:

    Если крышка контактов снималась, конденсатор настройки радиоприемника должен быть заменен, поскольку крышка контактов и конденсатор поставляются в комплекте.

    1.

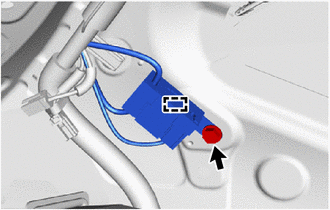

       Выверните болт.

    2. Отцепите зажим и отсоедините конденсатор настройки радиоприемника со жгутом проводов с кузова автомобиля.

    3.

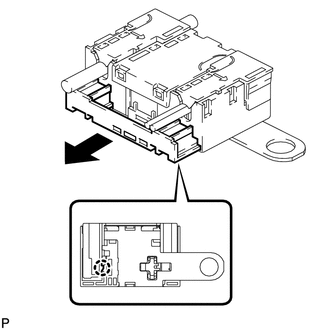

       Освободите захват и вытяните крышку, как показано на рисунке.

    4.

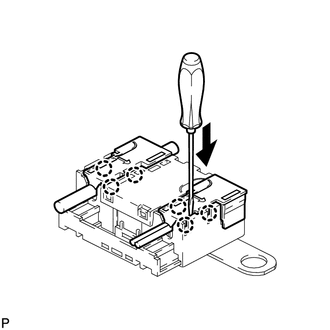

       С помощью отвертки освободите 6 захватов и снимите 2 крышки контактов со жгутом проводов с конденсатора.

    5.

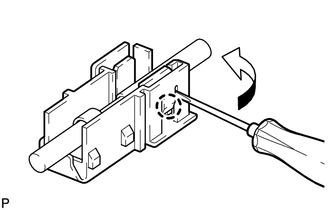

       С помощью отвертки отогните и отломите захват, как показано на рисунке.

    6. Снимите крышку контактов с жгута проводов.

       Note:

       • Обязательно придерживайте обжимную сторону контактов при отсоединении жгута проводов от крышки контактов.

       • Не допускайте перегиба открытого провода при отсоединении жгута проводов от крышки контактов.

       • После отсоединения жгута проводов от крышки контактов проверьте, не деформирован ли контакт.
