СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ОПИСАНИЕ ВЫПУСКНОЙ ТРУБЫ

  1. КОНСТРУКЦИЯ

    1. Используется выпускная труба из нержавеющей стали с превосходными антикоррозионными свойствами.

    2. Из-за мощного двигателя с турбонаддувом применяются двойная выхлопная труба и выпускная труба с низким противодавлением.

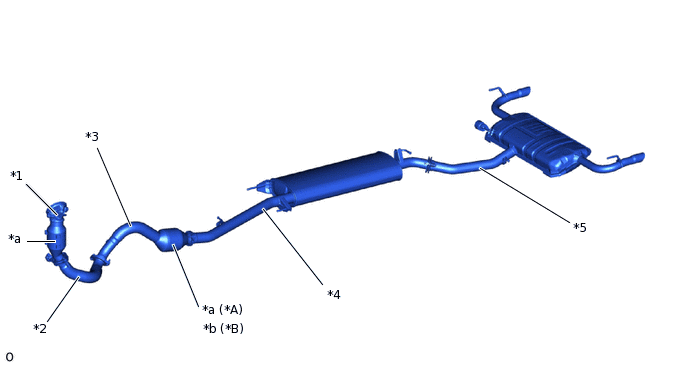

      W136885C03

      *A

      Для моделей без сажевого фильтра (бензиновый GPF системы)

      *B

      Для моделей с бензиновым двигателем (GPF системы сажевого фильтра)

      *1

      Каталитический нейтрализатор в выпускном коллекторе в сборе

      *2

      Приемная труба в сборе

      *3

      № Приемная труба № 2

      *4

      Центральная выпускная труба в сборе

      *5

      Задняя выпускная труба в сборе

      -

      -

      *a

      Трехкомпонентный каталитический нейтрализатор (TWC)

      *b

      GPF сажевого фильтра (для моделей с бензиновым двигателем)
