ПЕРЕДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА УЗЛЫ И ДЕТАЛИ

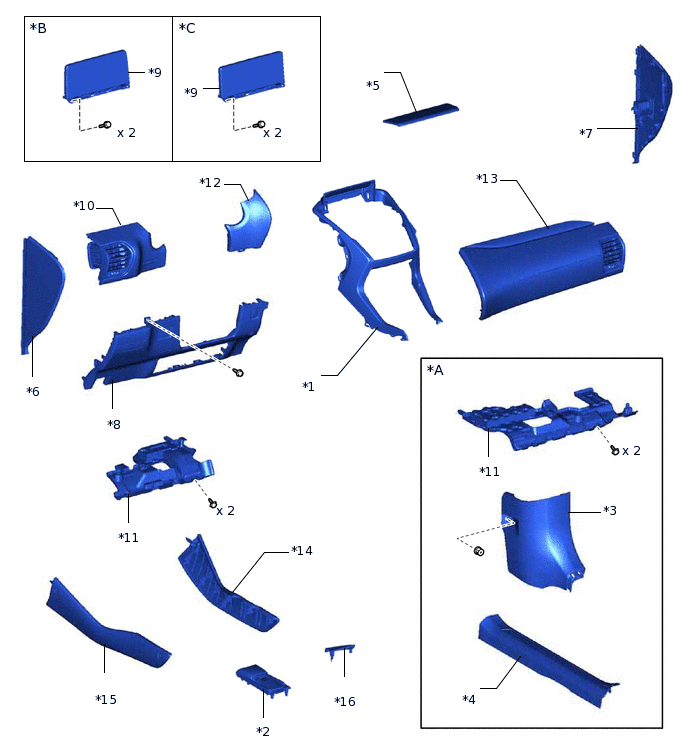

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для 8-дюймового дисплея |
*C |
для 10,3-дюймового дисплея |
- |
- |
*1 |
ЦЕНТРАЛЬНАЯ ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
*2 |
ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*3 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА |
*4 |
ОПОРНАЯ НАКЛАДКА ПРАВОЙ ДВЕРИ В СБОРЕ |
*5 |
ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ |
*6 |
ЛЕВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*7 |
ПРАВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*8 |
НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 |
*9 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С КРОНШТЕЙНОМ |
*10 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*11 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*12 |
ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 |
*13 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
*14 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 1 |
*15 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 2 |
*16 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ |

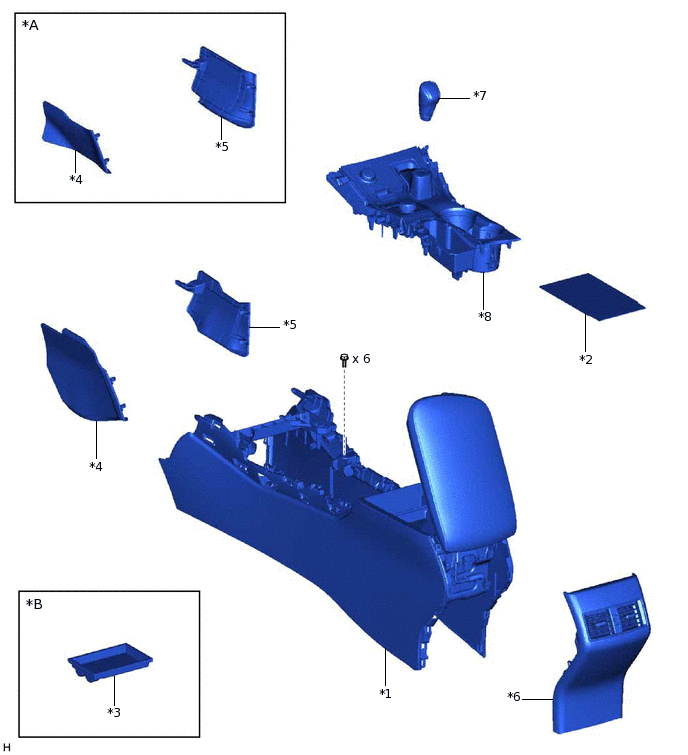

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей без устройства беспроводной зарядки |
*1 |
ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*2 |
КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*3 |
КАРМАН ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*4 |
КРЫШКА ЛЕВОЙ ВНУТРЕННЕЙ СКОБЫ ОПОРЫ ПАНЕЛИ ПРИБОРОВ № 1 |
*5 |
КРЫШКА ПРАВОЙ ВНУТРЕННЕЙ СКОБЫ ОПОРЫ ПАНЕЛИ ПРИБОРОВ № 1 |
*6 |
ЗАДНЯЯ КОНЦЕВАЯ ПАНЕЛЬ КОНСОЛИ В СБОРЕ |
*7 |
РУКОЯТКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
*8 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ В СБОРЕ |

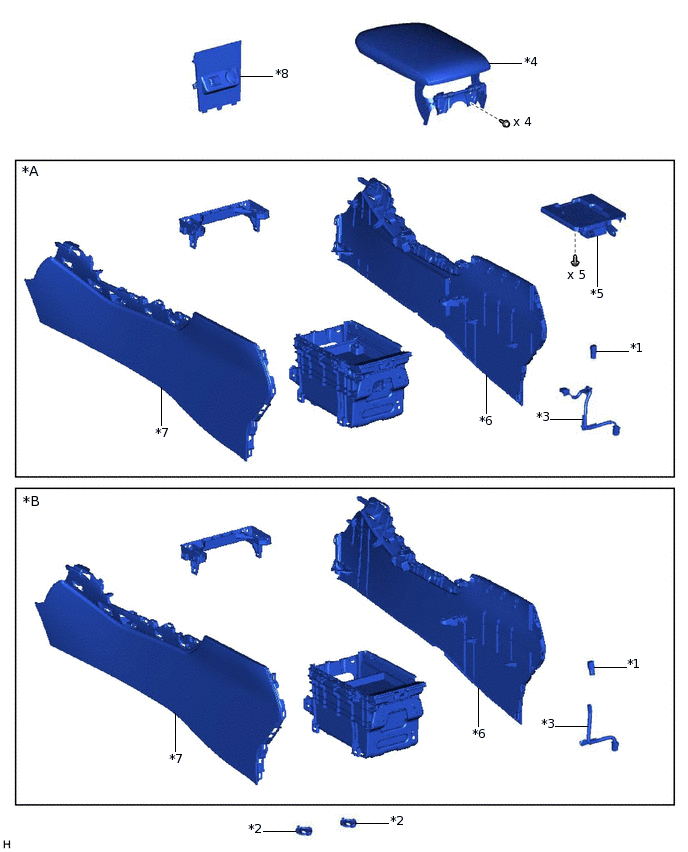

ИЛЛЮСТРАЦИЯ
*A |
для моделей с устройством беспроводной зарядки |
*B |
для моделей без устройства беспроводной зарядки |
*1 |
ЛАМПА ОСВЕЩЕНИЯ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*2 |
ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*3 |
ПРОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*4 |
ДВЕРЦА КОНСОЛИ В СБОРЕ |
*5 |
ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ |
*6 |
БОКОВАЯ ПАНЕЛЬ ЯЩИКА № 1 |
*7 |
БОКОВАЯ ПАНЕЛЬ ЯЩИКА № 2 |
*8 |
ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА № 3 |

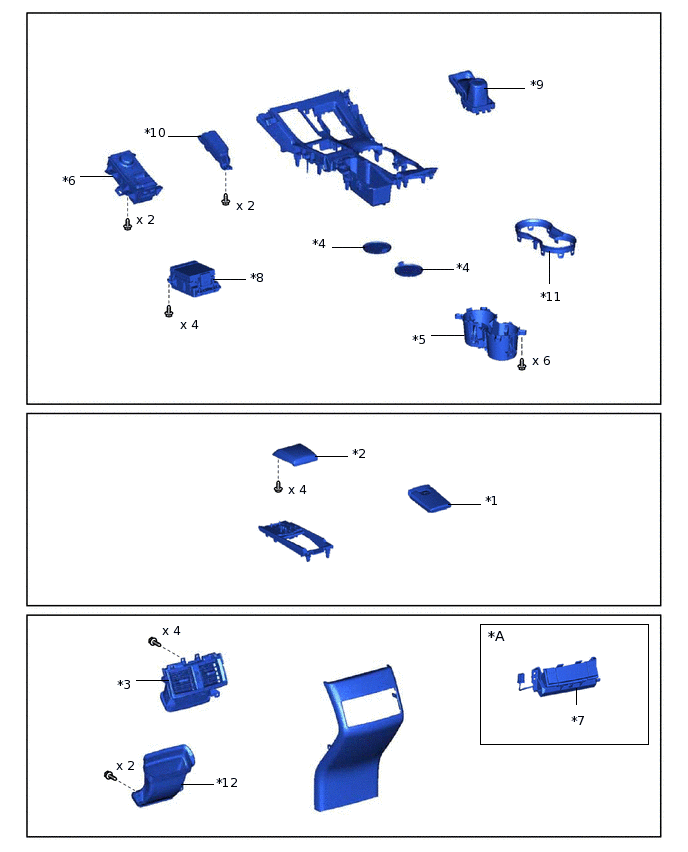

ИЛЛЮСТРАЦИЯ
*A |
для моделей с подогревателями задних сидений |
- |
- |
*1 |
КРЫШКА ПОДЛОКОТНИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*2 |
КАРМАН ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*3 |
РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ НА ВЕЩЕВОМ ЯЩИКЕ В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*4 |
ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
*5 |
ПОДСТАВКА ДЛЯ ЧАШКИ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*6 |
ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ |
*7 |
ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧИ ВОЗДУХА СИДЕНЬЯ |
*8 |
КОНТРОЛЛЕР ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ |
*9 |
ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
*10 |
ЧЕХОЛ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ В СБОРЕ |
*11 |
НАПРАВЛЯЮЩАЯ ПОДСТАВКИ ДЛЯ ЧАШКИ |
*12 |
ВОЗДУХОВОД |
