АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с 8-дюймовым дисплеем) Цепь сигнала голосового управления между радиоприемником и компонентным стереоусилителем

Код DTC Наименование DTC
Цепь сигнала голосового управления между радиоприемником и компонентным стереоусилителем

ОПИСАНИЕ

Эта цепь используется после нажатия кнопки голосового управления переключателя на рулевом колесе.

По этой цепи радиоприемник передает сигналы в компонентный стереоусилитель.

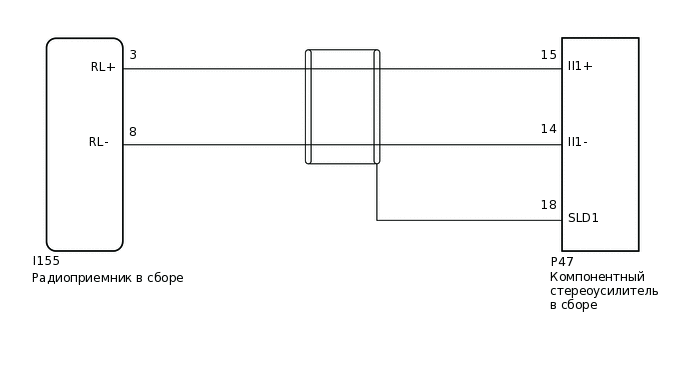

СХЕМА СОЕДИНЕНИЙ

E382846E01

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)

    1. Отсоедините разъем I155 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем P47 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Контакты для подключения диагностического прибора

      Значение

      Заданные условия

      I155-3 (RL+) - P47-15 (II1+)

      Всегда

      Менее 1 Ом

      I155-8 (RL-) - P47-14 (II1-)

      Всегда

      Менее 1 Ом

      P47-18 (SLD1) - масса

      Всегда

      10 кОм или более

      I155-3 (RL+) или P47-15 (II1+) - масса

      Всегда

      10 кОм или более

      I155-8 (RL-) или P47-14 (II1-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
