СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ, диагностический DTC: C1622

Код DTC Наименование DTC
C1622 Обрыв или короткое замыкание в цепи сигнала камеры заднего вида

ОПИСАНИЕ

Данный DTC регистрируется, если радиоприемник в результате самодиагностики определяет, что сигналы между радиоприемником и задней телекамерой в сборе не в норме.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1622

Обрыв или короткое замыкание в цепи сигнала камеры заднего вида

Обрыв или короткое замыкание в цепи сигнала задней телекамеры в сборе

  • Задняя телекамера в сборе

  • Радиоприемник в сборе

  • Жгут или разъем

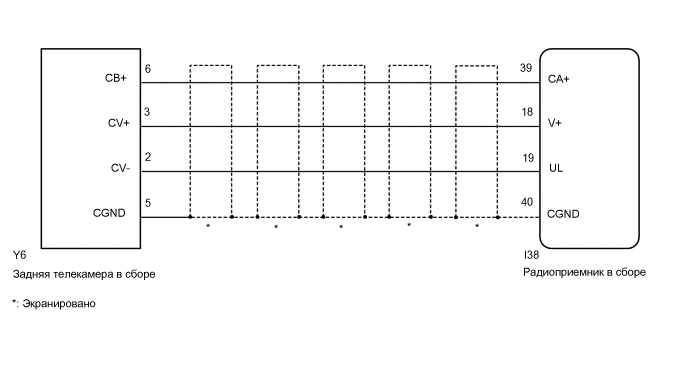

СХЕМА СОЕДИНЕНИЙ

E300262E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если от отрицательного (-) вывода вспомогательной аккумуляторной батареи отсоединялся провод и на радиоприемнике отображается сообщение "System initializing" (инициализация системы), скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Trouble Codes

    Result

    Result

    Перейти К

    DTC C1622 не выводится

    A

    Выводится DTC C1622

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick hereClick here

    B

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ — ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    1. Отсоедините разъем I38 радиоприемника в сборе.

    2. Отсоедините разъем Y6 задней телекамеры в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I38-39 (CA+) - Y6-6 (CB+)

      Всегда

      Менее 1 Ом

      I38-18 (V+) - Y6-3 (CV+)

      Всегда

      Менее 1 Ом

      I38-19 (V-) - Y6-2 (CV-)

      Всегда

      Менее 1 Ом

      I38-40 (CGND) - Y6-5 (CGND)

      Всегда

      Менее 1 Ом

      I38-39 (CA+) или Y6-6 (CB+) - масса

      Всегда

      10 кОм или более

      I38-18 (V+) или Y6-3 (CV+) - масса

      Всегда

      10 кОм или более

      I38-19 (V-) или Y6-2 (CV-) - масса

      Всегда

      10 кОм или более

      I38-40 (CGND) или Y6-5 (CGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (CGND, CA+)

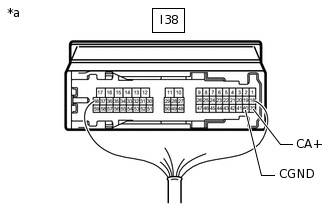

    1. E245957C31

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Снимите радиоприемник в сборе с подсоединенным разъемом.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I38-40 (CGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Номинальное значение

      I38-39 (CA+) - I38-40 (CGND)

      Питание включено (ACC)

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  4. ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

    1. Снимите радиоприемник в сборе с подсоединенным разъемом.

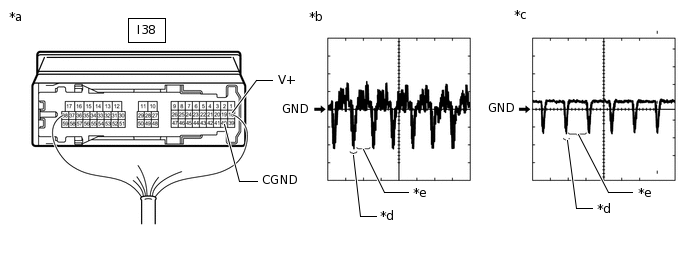

      E248165C10

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      *b

      Осциллограмма 1

      *c

      Осциллограмма 2

      *d

      Сигнал синхронизации

      *e

      Сигнал видеоизображения

      -

      -

    2. Проверьте форму сигнала задней телекамеры с помощью осциллографа.

      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на радиоприемнике в сборе с подсоединенным разъемом.

      Параметр

      Описание

      Номера контактов (обозначения)

      I38-18 (V+) - I38-40 (CGND)

      Настройки прибора

      200 мВ/дел., 50 мкс/дел.

      Условие

      Осциллограмма 1: Питание включено (IG), рычаг переключения передач в положении R, объектив камеры не закрыт, изображение выводится

      Осциллограмма 2: Питание включено (IG), рычаг переключения передач в положении R, объектив камеры закрыт, экран затемнен
      Tip:

      Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

    Result

    Result

    Перейти К

    Форма сигнала соответствует показанной на рисунке.

    A

    Форма сигнала не соответствует показанной на рисунке.

    B
    A

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьClick here

    B

  5. ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    1. Замените телекамеру заднего вида в сборе новой или заведомо исправной.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Trouble Codes

    Result

    Result

    Перейти К

    DTC C1622 не выводится

    A

    Выводится DTC C1622

    B
    А

    КОНЕЦ (ТЕЛЕКАМЕРА ЗАДНЕГО ВИДА В СБОРЕ НЕИСПРАВНА)

    B

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьClick here
