ЗАДНЯЯ ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА (для моделей с задним сиденьем № 2) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ

   Нажмите здесьClick here

2. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

   Нажмите здесьClick here

3. СНИМИТЕ ВНУТРЕННЮЮ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

   Нажмите здесьClick here

4. СНИМИТЕ ЗАДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ

   Нажмите здесьClick here

5. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

   Нажмите здесьClick here

6. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

   Нажмите здесьClick here

7. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 (с левой стороны)

   Нажмите здесьClick here

8. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с левой стороны)

   Нажмите здесьClick here

9. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ (для левой стороны)

   Нажмите здесьClick here

10. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ

    Нажмите здесьClick here

11. СНИМИТЕ ТЕРМИСТОР КОНДИЦИОНЕРА (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ № 2 ВОЗДУХА В САЛОНЕ)

    Нажмите здесьClick here

12. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

13. СНИМИТЕ СИЛОВУЮ РОЗЕТКУ № 2 В СБОРЕ

    1.

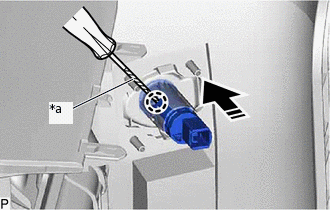

       *a	Защитная клейкая лента
       	Направление снятия

       С помощью отвертки с обернутым изолентой концом освободите захват и снимите силовую розетку № 2 в сборе, как показано на рисунке.

14. СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ № 2

    1.

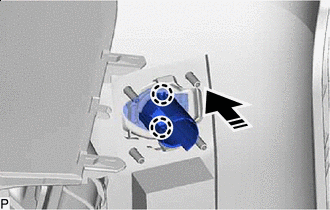

       Снимите в этом направлении

       Освободите 2 захвата и снимите крышку силовой розетки № 2, как показано на рисунке.
