ВЫПУСКНАЯ ТРУБА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки приемной трубы в сборе, центральной выпускной трубы в сборе (TWC: задний каталитический нейтрализатор), задней выпускной трубы № 2 в сборе и выпускной трубы в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Устранена утечка газов из системы выпуска

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Click here
A344784
CAUTION:

Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

  2. СНИМИТЕ ГАСИТЕЛЬ КОЛЕБАНИЙ ВЫПУСКНОЙ ТРУБЫ

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

    1. A368349

      Выверните 2 болта и отсоедините гаситель колебаний выпускной трубы от задней выпускной трубы в сборе.

  3. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ № 2 В СБОРЕ

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

    1. A368348

      Выверните 2 болта и отсоедините заднюю выпускную трубу № 2 в сборе от задней выпускной трубы в сборе.

    2. Снимите заднюю выпускную трубу № 2 в сборе с 2 опор выпускной трубы.

    3. Снимите прокладку выпускной трубы с задней выпускной трубы в сборе.

  4. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

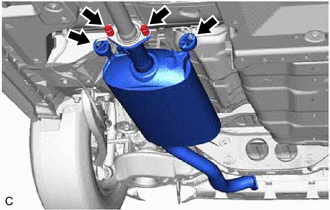

    1. A368346

      Отвернув 2 болта и сняв 2 пружины сжатия, отсоедините заднюю выпускную трубу от центральной выпускной трубы (TWC: задний каталитический нейтрализатор).

    2. Снимите заднюю выпускную трубу в сборе с 2 опор выпускной трубы.

    3. Снимите прокладку выпускной трубы с центральной выпускной трубы в сборе (TWC: задний каталитический нейтрализатор).

  5. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

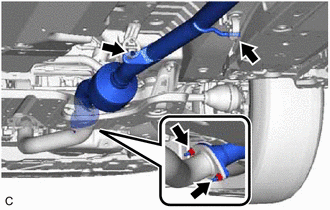

    1. A368350

      Отверните 2 гайки и отсоедините центральную выпускную трубу в сборе (TWC: задний каталитический нейтрализатор) с приемной трубы в сборе.

    2. Снимите центральную выпускную трубу в сборе (TWC: задний каталитический нейтрализатор) от 2 опор выпускной трубы.

    3. Снимите прокладку выпускной трубы с приемной трубы в сборе.

  6. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

    1. A368351

      Выверните 2 болта и снимите 2 пружины сжатия и приемную трубу в сборе с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).

    2. Снимите прокладку выпускной трубы с каталитического нейтрализатора в выпускном коллекторе (TWC: передний каталитический нейтрализатор).
