АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с 8-дюймовым дисплеем) Цепь сигнала отключения звука между компонентным стереоусилителем и приемопередатчиком системы обработки и передачи информации

Код DTC Наименование DTC
Цепь сигнала отключения звука между компонентным стереоусилителем и приемопередатчиком системы обработки и передачи информации

ОПИСАНИЕ

Данный DCM (приемопередатчик системы обработки и передачи информации) передает сигнал отключения звука в компонентный стереоусилитель в сборе. В соответствии с сигналом от DCM (приемопередатчика системы обработки и передачи информации) компонентный стереоусилитель в сборе регулирует громкость звука.

В случае обрыва в цепи при смене источника звука из динамика слышен шум.

При коротком замыкании в цепи звук отсутствует или имеет очень низкую громкость, даже если компонентный стереоусилитель в сборе функционирует нормально.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

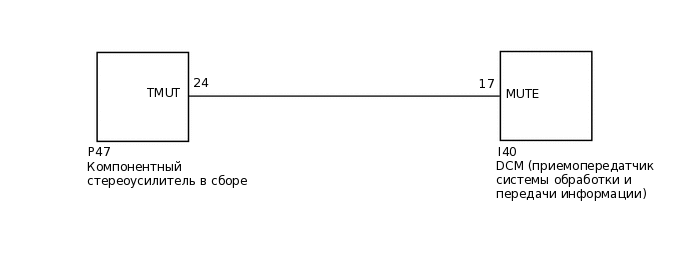

E384831E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

DCM (приемопередатчик системы обработки и передачи информации) следует заменять исключительно новым блоком.

Tip:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с аудиовизуальной системой".

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ)

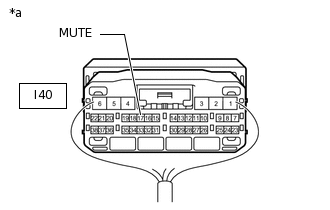

    1. E283621C11

      *a

      Устройство с подсоединенным жгутом проводов

      (DCM (приемопередатчик системы обработки и передачи информации))

      Снимите DCM (приемопередатчик системы обработки и передачи информации), не отсоединяя разъемов.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Номинальное значение

      I40-17 (MUTE) - масса

      Выключатель зажигания в состоянии On (Вкл) (ACC), аудиосистема осуществляет воспроизведение

      → Режим вызова экстренной помощи

      3,0 - 5,0 В → ниже 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ - DCM [ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ])

    1. Отсоедините разъем P47 компонентного стереоусилителя в сборе.

    2. Отсоедините разъем I40 блока DCM (приемопередатчика системы обработки и передачи информации).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      P47-24 (TMUT) - I40-17 (MUTE)

      Всегда

      Менее 1 Ом

      P47-24 (TMUT) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

    1. Отсоедините разъем блока DCM (приемопередатчика системы обработки и передачи информации).

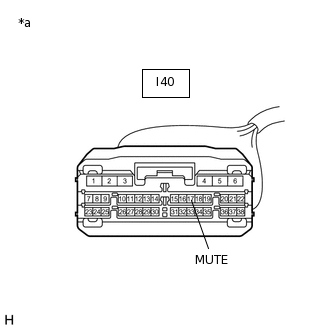

    2. E176650C58

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к DCM (приемопередатчику системы обработки и передачи информации))

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Номинальное значение

      I40-17 (MUTE) - масса

      Питание включено (АСС)

      3,0 - 5,0 В

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ)

    Нажмите здесьЩелкните по следующей ссылке

    NG

    ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
