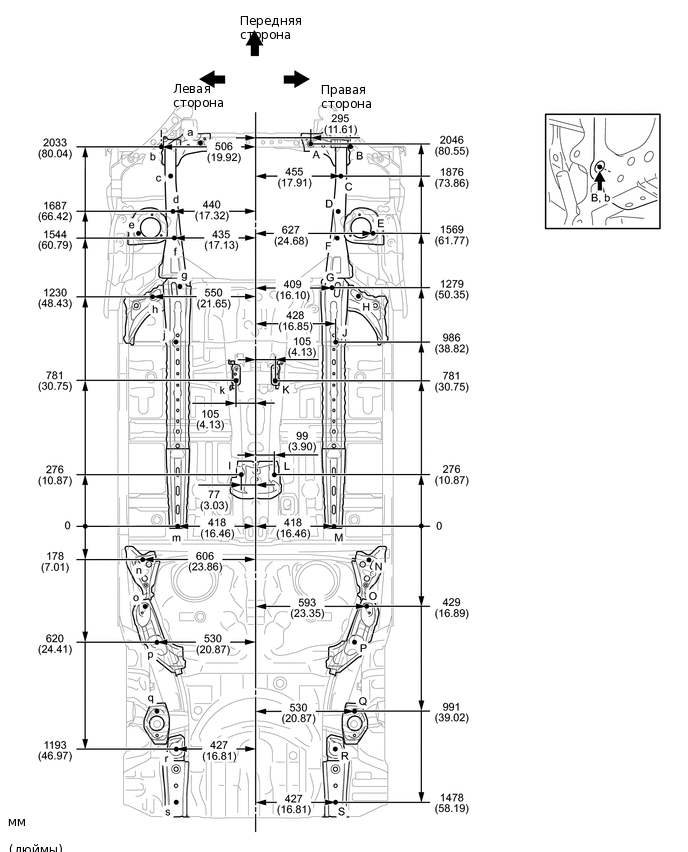

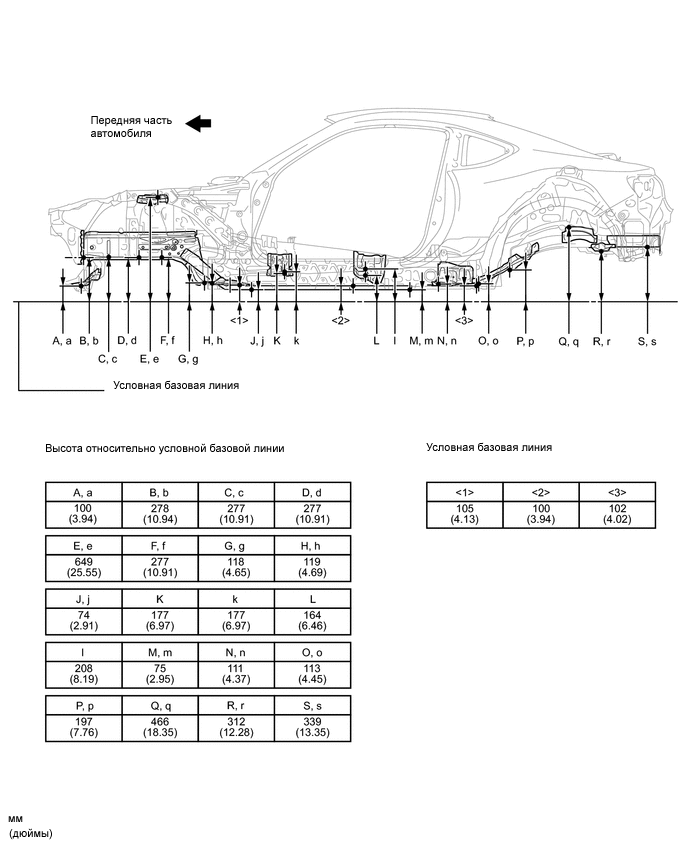

НИЖНЯЯ ЧАСТЬ КУЗОВА РАЗМЕРЫ В ДВУМЕРНОЙ СИСТЕМЕ КООРДИНАТ
Размеры указываются в местах, где стрелки, исходящие из нулевой точки, пересекают линии, которые выходят из каждой точки и продолжаются за пределы рисунка.
Точки K, k и L, l на автомобиле располагаются асимметрично.
Если указан только один размер, значит левая и правая стороны симметричны.
В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).
Схематическое обозначение |
Наименование |
Диаметр отверстия мм (дюйм,) |
|---|---|---|
A, a |
Гайка крепления подкузовной панели |
M8 (0,31) |
B, b |
Гайка крепления усиления переднего бампера |
M8 (0,31) |
C, c |
Стандартное отверстие для переднего бокового защитного бруса |
φ18 (0,71) |
D, d |
Гайка крепления элемента передней подвески |
M12 (0,47) |
E, e |
Отверстие для крепления опоры передней пружины |
Ø9,5 (0,37) |
F, f |
Гайка крепления элемента передней подвески |
M12 (0,47) |
G, g |
Гайка крепления подрамника |
M10 (0,39) |
H, h |
Стандартное отверстие для элемента, противодействующего скручивающим усилиям |
φ25 (0,98) |
J, j |
Стандартное отверстие для переднего бокового защитного бруса |
φ18 (0,71) |
K, k |
Гайка крепления элемента задней опоры двигателя |
M10 (0,39) |
L, l |
Гайка крепления центрального опорного подшипника карданного вала |
M10 (0,39) |
M, m |
Стандартное отверстие для усиления переднего пола |
φ13 (0,51) |
N, n |
Стандартное отверстие для боковой косынки передней поперечины |
φ13 (0,51) |
O, o |
Гайка крепления опорного подрамника |
M10 (0,39) |
P, p |
Гайка крепления балки задней подвески |
M14 (0,55) |
Q, q |
Отверстие для крепления задней подвески |
φ11 (0,43) |
R, r |
Гайка крепления балки задней подвески |
M14 (0,55) |
S, s |
Стандартное отверстие для бокового защитного бруса заднего пола |
φ18 (0,71) |
Колесная база |
2570 мм (101,18 дюйма) |
