СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ (для моделей с модулем насоса адсорбера) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

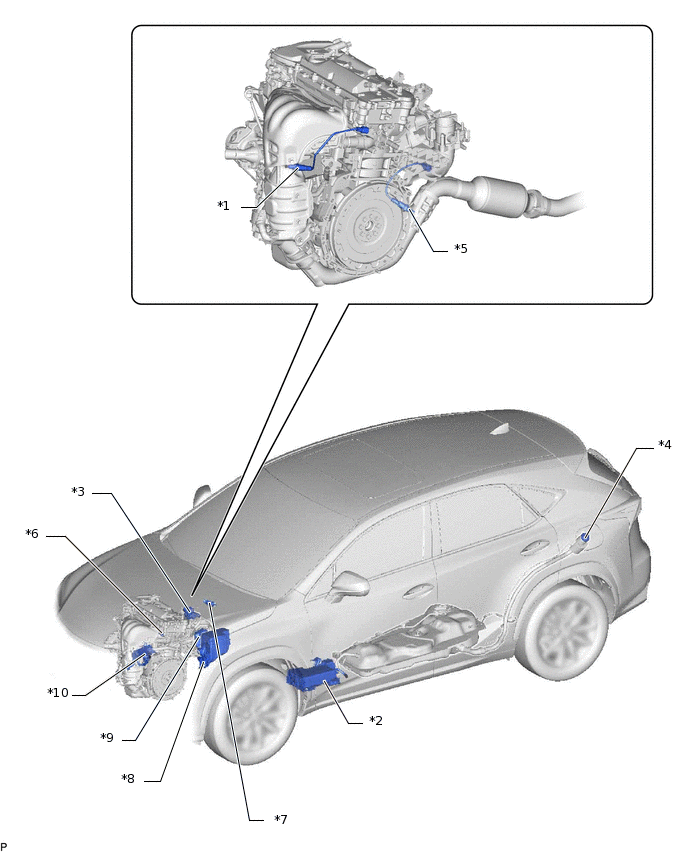

ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (датчик 1 ряда 1) |
*2 |
УГОЛЬНЫЙ АДСОРБЕР В СБОРЕ |
*3 |
КЛАПАН РОГ В СБОРЕ |
*4 |
ПРОБКА НАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА |
*5 |
ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 1) |
*6 |
КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА |
*7 |
ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА – ПРЕДОХРАНИТЕЛЬ EFI № 1 – ПРЕДОХРАНИТЕЛЬ EFI № 2 |
*9 |
ECM |
*10 |
ОХЛАДИТЕЛЬ РОГ В СБОРЕ |
