СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS, ОСНОВАННАЯ НА ПРИМЕНЕНИИ ДАТЧИКОВ КОНТАКТЫ ЭБУ

  1. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

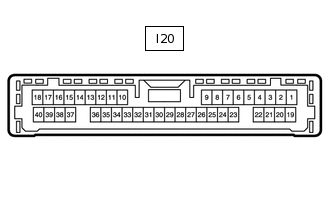

    E273618N04

    1. Отсоедините разъем ЭБУ предупреждения о недопустимой дистанции.

    2. Измерьте напряжение и сопротивление со стороны разъема жгута проводов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Номинальное значение

      I20-12 (IG) - I20-27 (E)

      BE - W-B

      Сигнал питания выключателя питания

      Зажигание выключено

      Менее 1 В

      Зажигание включено (IG)

      11-14 В

      I20-27 (E) - масса

      W-B - масса

      Масса

      Всегда

      Менее 1 Ом

      I20-38 (CLSW) - I20-27 (E)

      LG - W-B

      Сигнал источника питания комбинированного переключателя (главного выключателя системы ультразвуковой локации)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) выключен

      Менее 1 В

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      11-14 В

    3. Подсоедините разъем ЭБУ предупреждения о недопустимой дистанции.

    4. Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Номинальное значение

      I20-1 (S1) - I20-2 (E1)

      B - L

      Сигнал связи датчика (правого заднего углового)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач в положении R

      Формирование импульсов:

      (см. осциллограмму 1)

      I20-2 (E1) - I20-27 (E)

      L - W-B

      Масса датчика (правый задний угловой датчик)

      Всегда

      Менее 1 В

      I20-3 (S2) - I20-4 (E2)

      R - L

      Сигнал связи датчика (левого заднего углового)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач в положении R

      Формирование импульсов:

      (см. осциллограмму 1)

      I20-4 (E2) - I20-27 (E)

      L - W-B

      Масса датчика (левый задний угловой датчик)

      Всегда

      Менее 1 В

      I20-6 (S3) - I20-7 (E3)

      B - W

      Сигнал связи датчика (правого заднего центрального)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач в положении R

      Формирование импульсов:

      (см. осциллограмму 1)

      I20-7 (E3) - I20-27 (E)

      W - W-B

      Масса датчика (правый задний центральный датчик)

      Всегда

      Менее 1 В

      I20-8 (S4) - I20-9 (E4)

      LG - L

      Сигнал связи датчика (левого заднего центрального)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач в положении R

      Формирование импульсов:

      (см. осциллограмму 1)

      I20-9 (E4) - I20-27 (E)

      L - W-B

      Масса датчика (левый задний центральный датчик)

      Всегда

      Менее 1 В

      I20-11 (CBZ) - I20-10 (EF)

      LG - L

      Сигнал зуммера предупреждения о недопустимой дистанции

      Во время звучания зуммера

      Формирование импульсов:

      (см. осциллограмму 2)

      I20-19 (S5) - I20-20 (E5)

      V - LG

      Сигнал связи датчика (правого переднего углового)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач в положении R

      Формирование импульсов:

      (см. осциллограмму 1)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

      I20-20 (E5) - I20-27 (E)

      LG - W-B

      Масса датчика (правый передний угловой датчик)

      Всегда

      Менее 1 В

      I20-21 (S6) - I20-22 (E6)

      W - P

      Сигнал связи датчика (левого переднего углового)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач в положении R

      Формирование импульсов:

      (см. осциллограмму 1)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

      I20-22 (E6) - I20-27 (E)

      P - W-B

      Масса датчика (левый передний угловой датчик)

      Всегда

      Менее 1 В

      I20-23 (S7) - I20-24 (E7)

      V - L

      Сигнал связи датчика (правого переднего центрального)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

      Формирование импульсов:

      (см. осциллограмму 1)

      I20-24 (E7) - I20-27 (E)

      L - W-B

      Масса датчика (правый передний центральный датчик)

      Всегда

      Менее 1 В

      I20-25 (S8) - I20-26 (E8)

      R - G

      Сигнал связи датчика (левого переднего центрального)

      • Питание включено (IG)

      • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

      Формирование импульсов:

      (см. осциллограмму 1)

      I20-26 (E8) - I20-27 (E)

      G - W-B

      Масса датчика (левый передний центральный датчик)

      Всегда

      менее 1 В

    5. С помощью осциллографа проверьте форму сигнала 1.

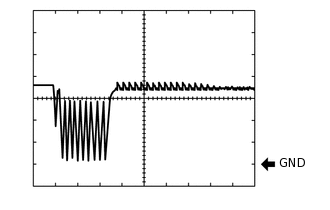

      1. E257618E01

        Осциллограмма 1 (для справки)

        Параметр / Устройство

        Описание

        Номера контактов (обозначения)

        I20-1 (S1) - I20-2 (E1)

        I20-3 (S2) - I20-4 (E2)

        I20-6 (S3) - I20-7 (E3)

        I20-8 (S4) - I20-9 (E4)

        Настройки прибора

        2 В/дел., 100 мкс/дел.

        Условие

        • Питание включено (IG)

        • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

        • Рычаг переключения передач в положении R

        Параметр

        Описание

        Номера контактов (обозначения)

        I20-19 (S5) - I20-20 (E5)

        I20-21 (S6) - I20-22 (E6)

        Настройки прибора

        2 В/дел., 100 мкс/дел.

        Условие

        • Питание включено (IG)

        • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

        • Рычаг переключения передач в положении R

        • Питание включено (IG)

        • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

        • Рычаг переключения передач находится в любом положении помимо P и R.

        • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

        • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

        Параметр

        Описание

        Номера контактов (обозначения)

        I20-23 (S7) - I20-24 (E7)

        I20-25 (S8) - I20-26 (E8)

        Настройки прибора

        2 В/дел., 100 мкс/дел.

        Условие

        • Питание включено (IG)

        • Комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации) включен

        • Рычаг переключения передач находится в любом положении помимо P и R.

        • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

        • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

    6. С помощью осциллографа проверьте форму сигнала 2.

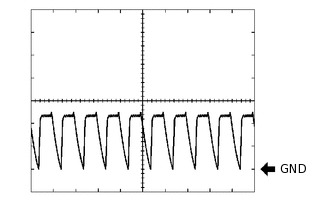

      1. E273961N03

        Осциллограмма 2 (для справки)

        Параметр / Устройство

        Описание

        Номера контактов (обозначения)

        I20-11 (CBZ) - I20-10 (EF)

        Настройки прибора

        2 В/дел., 500 мкс/дел.

        Условие

        Во время звучания зуммера
        Tip:

        Амплитуда сигнала изменяется в соответствии с установленной громкостью.
